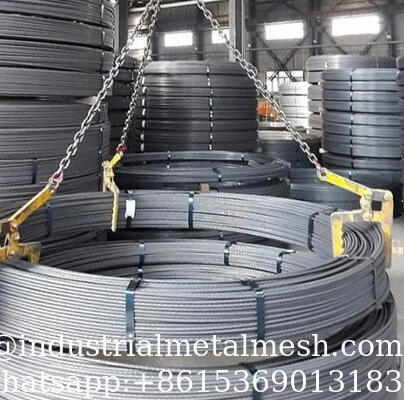

SG Marka 1860MPa PC Tel Ön Gerilmeli Çelik Tel Halat 7-Tel Post-Tension Tel Tendon 15.24MM Düşük Gevşemeli 2.5 Yüksek
Ön gerilmeli çelik tel, karbon çelik telden yapılan ve ön gerilmeli beton yapılarda veya ön gerilmeli çelik yapılarda kullanılan bir çelik tel türüdür.
Soğuk çekilmiş ön gerilmeli çelik tel, yüzey işleminden sonra yüksek kaliteli yüksek karbonlu çelik telden yapılır. Çeliğin karbon içeriği %0.6-0.9 aralığında seçilir. Soğuk çekmeden önce, asitleme, fosfatlama veya diğer yüzey işlem biçimlerinden geçer. Soğuk çekmeden sonra, kesit alanı genellikle %50-85 oranında azaltılır ve soğuk iş sertleşmesi prensibi ile mukavemet artırılır.
Soğuk çekilmiş ön gerilmeli çelik tel, daha fazla stabilizasyondan sonra düşük gevşemeli ön gerilmeli çelik tel haline gelir, düşük gevşeme özellikleri kazanır ve akma mukavemeti, uzama ve düzlüğü önemli ölçüde iyileştirir. Galvanizli ise, galvanizli ön gerilmeli çelik tel olur; stabilizasyondan geçmiş galvanizli tel, düşük gevşemeli galvanizli ön gerilmeli çelik tel olarak adlandırılır. Tel genellikle kangallar halinde teslim edilir; demiryolu traverslerinde kullanıldığında, gerektiğinde uzunluğa göre kesilebilir ve paketlenebilir.
Bu malzemenin yüksek mukavemeti esas olarak eksenel yönde kendini gösterir, radyal mukavemeti önemli ölçüde daha düşüktür. 400 santigrat derece veya daha yüksek sıcaklıklara ısıtıldığında, gevşeme ve mukavemet özellikleri önemli ölçüde bozulacaktır. Soğuk çekilmiş ön gerilmeli çelik tel boru hatlarında kullanıldığında, stres korozyonuna karşı direnci dikkatlice kontrol edilmelidir. Galvanizli çelik tel kullanıldığında, korozyon direnci tamamen güvenilmemelidir; tüm kablo sisteminde başka koruyucu önlemler olmalıdır.
Soğuk çekilmiş ön gerilmeli çelik tel, özellikle PCCP işlemiyle üretilen boru hatlarında kullanılır. Düşük gevşemeli ön gerilmeli çelik tel, demiryolu traverslerinde ve ön gerilmeli beton direklerde yaygın olarak kullanılır ve bina bileşenlerinde daha az sıklıkla kullanılır; prekast kirişlerde artık kullanılmamaktadır. Düşük gevşemeli galvanizli ön gerilmeli çelik tel, eğik askılı köprülerin kablolarında, çelik boru kemer köprülerinin gergi çubuklarında ve uzun açıklıklı yapılar için ön gerilmeli kabloların imalatında yaygın olarak kullanılır. Stabilize edilmemiş galvanizli çelik tel, genellikle asma köprülerin kablolarında kullanılır.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Açıklama |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
TipDC,SC |
Çapına göre:4mm, 4.8mm, 5.0mm, 5.1mm, 6.0mm, 6.25mm, 7.0mm, 7.8mm, 8.0mm, 9.0mm, 9.5mm, 10.0mm, 11mm, 12mm, vb. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
TipDC,SC |
Mukavemet sınıfına göre: orta mukavemetli ön gerilmeli çelik tel (800-1200MPa); yüksek mukavemetli ön gerilmeli çelik tel (1470MPa, 1570MPa, 1670MPa, 1770MPa ve 1860MPa, vb.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
TipDC,SC |
Yüzey kaplamasına göre, ön gerilmeli çelik tel şu şekilde sınıflandırılabilir: kaplamasız ön gerilmeli çelik tel, epoksi reçine kaplı ön gerilmeli çelik tel ve galvanizli ön gerilmeli çelik tel. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|

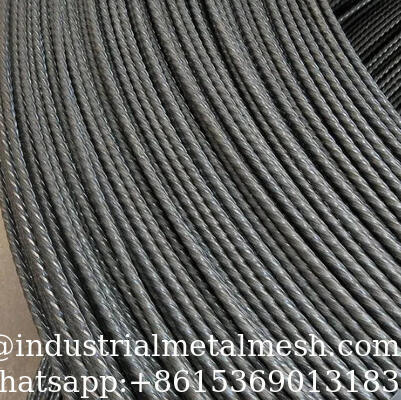

Yüzey morfolojisine göre, ön gerilmeli çelik tel şu şekilde sınıflandırılabilir: düz yuvarlak ön gerilmeli çelik tel, spiral nervürlü veya helis oluklu ön gerilmeli çelik tel |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
İşleme teknolojisine göre, ön gerilmeli çelik tel şu şekilde sınıflandırılabilir: soğuk çekilmiş ön gerilmeli çelik tel ve düşük gevşemeli ön gerilmeli çelik tel. |
1.Teknik veri
Ön Gerilmeli Beton için 7-Tel Kaplamasız Çelik Tel Halat ASTM A 416'ya göre
| Min.Kopma Mukavemeti |
Nominal
Çap.
|
Çap.
Tolerans
|
Nominal
Çelik
Alan
|
Nominal Ağırlık |
Min.
Kopma Yükü
|
Min.Yük
1% Uzamada
|
Min.Uzama
Lo≥610mm
|
0.7 G.U.T.S
1000saNominal Gevşeme
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.53 |
+0.66,-0.15
|
54.84 |
432 |
102.3 |
92.1 |
≥3.5
|
≤2.5
|
| 11.11 |
74.19 |
582 |
137.9 |
124.1 |
| 12.70 |
98.7 |
775 |
183.7 |
165.3 |
| 15.24 |
140.0 |
1102 |
260.7 |
234.6 |
| 17.80 |
190.0 |
1492 |
353.0 |
318.0 |
| 2000 |
12.70 |
+0.66,-0.15 |
98.7 |
775 |
197.4 |
177.7 |
≥3.5 |
≤2.5 |
| 15.24 |
140.0 |
1102 |
280.0 |
252.0 |
Ön Gerilmeli Beton için 7-Tel Kaplamasız Çelik Tel Halat GB/T5224'e göre
| Min.Kopma Mukavemeti |
Nominal
Çap.
|
Çap.
Tolerans
|
Nominal
Çelik
Alan
|
Nominal Ağırlık |
Min.
Kopma Yükü
|
Min.Yük
1% Uzamada
|
Min.Uzama
Lo≥610mm
|
0.7 G.U.T.S
1000saNominal Gevşeme
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.50 |
+0.30,-0.15 |
54.8 |
432 |
102 |
86.6 |
≥3.5
|
≤2.5
|
| |
11.10 |
74.2 |
580 |
138 |
117 |
| |
12.70 |
+0.40,-0.20
|
98.7 |
775 |
184 |
156 |
| |
15.20 |
140 |
1101 |
259 |
220 |
| |
15.70 |
150 |
1178 |
279 |
251 |
| |
17.80 |
191 |
1500 |
353 |
318 |
| 1960 |
12.70 |
+0.40,-0.20 |
98.7 |
775 |
193 |
174 |
≥3.5 |
≤2.5 |
| |
15.20 |
140 |
1101 |
274 |
247 |
2.Ana ürünlerimiz
1.EN10138 Köprüler için PC Çelik Tel Halat demiryolu üzerinde
2.BS5896 Post-Tension PC Çelik Tel Halat (12.7mm)
3.Ön Gerilmeli Beton için PC Tel Halat (15.2mm)
4.Post-Tension PC Tel Halat (15.24mm)
5.İnşaat için Düşük Gevşemeli PC Çelik Tel Halat (15.2mm)
6.İnşaat için Ön Gerilmeli Beton Halat 12.7mm
7.Kaya-toprak ankrajı için Post-Tension Halat (0.5”)
8.İnşaat için Post-Tension Beton Halat
9.Yüksek Mukavemetli PC Çelik Tel Halat (15.24mm)
10.Yüksek Mukavemetli PC Çelik Tel Halat (12.7mm)
11.Köprü için 7 PC Çelik Tel Halat
12.ASTM A 421 Ön Gerilmeli Prekast Beton Çelik Tel 5.0mm
13. 7 Tel 82B Çelik Halat 12.7mm Ön Gerilmeli Beton Çelik Halat
14.Prekast Beton Çelik Tel Halat
15.Çelik Beton Mühendisliği için PC Halat
16.Düşük Gevşemeli Ön Gerilmeli Beton Halat
17.Bina Mühendisliği Malzemeleri PC Halat
18.ASTM A 416 Post-Tension Tel Halat Kablo
19.İnşaat için PC Kablo (15.24mm)
20.Köprü için 12.7mm Post-Tension PC Kablo
21. 7 tel Post-Tension Halat - Yedi Tel 12.7mm
22. Geniş Açıklıklı Köprüler için ASTM A 416 PC Çelik Halat
23.Kaya-Toprak Ankraj Projesi için Çelik Tel Halat
24. Karayolu için 7 Tel PC Çelik Halat
25.Bina/Köprü/Karayolu İnşaatı için Ön Gerilmeli Beton 7-tel halat 15.7mm
26.Ön Gerilmeli Beton 7-tel halat 15.7mm BS5896
27.PC Çelik Kablo Tel Sınıfı 270KSI
28.Köprü Malzemesi PC Çelik Halatlar 15.2mm/0.6”
29.Bina İnşaatı için 15.2mm Post-Tension Çelik Kablo
30.15.2mm Düşük Gevşemeli Ön Gerilmeli Beton Çelik Tel Halat
31. Demiryolu Traversleri için ASTM A 416 15.2mm PC Halat 1860Mpa
32.Demiryolu Traversleri için ASTM A 416 12.7mm PC Halat 1860Mpa
33.0.5’’ 12.7mm PC Halat 7 – Tel Karayolu/Köprü İnşaatı
34.Tavan Vinç Kirişi Kullanılmış 0.5” 12.7mm PC Halat
3, PC tel halat yapısı
7 tel, 12 tel, 17 tel, 19 tel ve daha fazlası
