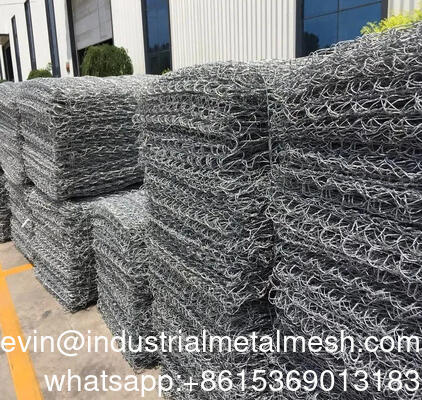

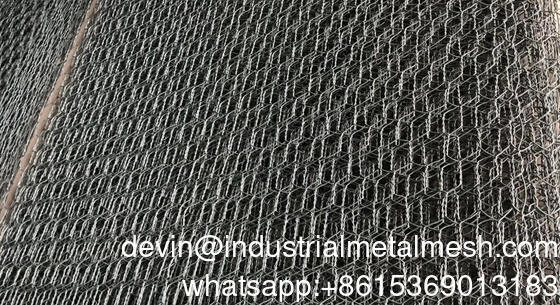

Şiddetli Nehir Erozyonu Kontrolü İçin Yüksek Çekme Dayanımlı Gabion Yatak
Gabion, hidrolik mühendislik ve inşaat mühendisliğinde yaygın olarak uygulanan bir inşaat yöntemidir. Yüksek mukavemetli çelik tellerden dokunarak, taşlarla doldurulduğunda bütünleşik bir yapı oluşturan altıgen ağ panelleri oluşturur. Gabionlar mükemmel su geçirgenliği ve basınç dayanımı sunar ve setler ve seddeler, dolgu altı koruması ve nehir şev koruması gibi projelerde yaygın olarak kullanılır - aynı zamanda çevre dostu özelliklere de sahiptir. Esnek tasarımı ve güçlü uyarlanabilirliği ile su akışının aşındırıcı etkisine etkili bir şekilde direnebilir, toprak erozyonunu önleyebilir ve peyzaj etkilerini artırabilir.
Malzeme: Düşük karbonlu çelik tel Q195
* İşlem modu: büküm, ters büküm, çift taraflı büküm
* Sınıflandırma:
I. Elektrik galvanizli altıgen ağ;
II. Sıcak daldırma galvanizli altıgen ağ;
III.PVC kaplı altıgen ağ.
|
Açıklık
|
Tel Çapı.
|
Boyut
|
|
60x80mm
|
2.0-2.8mm
|
1x1x0.3m, 1x1x0.5m
2x1x0.3m, 2x1x0.5m
2x1x1m, 4x2x1m
6x2x0.3m, 6x2x1m
Müşterilerin isteğine göre
|
|
80x100mm
|
2.0-3.2mm
|
|
80x120mm
|
2.0-3.2mm
|
|
100x120mm
|
2.0-3.4mm
|
|
100x150mm
|
2.0-3.4mm
|
|
120x150mm
|
2.0-4.0mm
|
|
Tüm renkler mevcuttur, malzemeler ve özellikler talep üzerine mevcuttur.
|
| Gabion ve Gabion Yatak Boyutları |
| U (m) |
G (m) |
Y (m) |
Hücre Sayısı |
| 2 |
1 |
1 |
2 |
| 3 |
1 |
1 |
3 |
| 4 |
1 |
1 |
4 |
| 2 |
1 |
0.5 |
2 |
| 3 |
1 |
0.5 |
3 |
| 4 |
2 |
0.3 |
4 |
| 6 |
2 |
0.3 |
6 |
| Standart Ağ Teli |
| Ağ Tipi |
D (mm) |
Ağ Toleransı |
Ağ Teli (mm) |
| 8x10 |
83 |
±10% |
2.70, 3.00mm |
| 6x8 |
64 |
±10% |
2.20mm |
| Standart Tel Çapları |
| Tel Çapı ø mm |
2.20 |
2.70 |
3.00 |
3.40 |
3.80 |
| Tel Toleransı (±) ø mm |
0.10 |
0.10 |
0.10 |
0.10 |
0.10 |
| Min. Çinko Miktarı gr/m2 |
214 |
244 |
259 |
259 |
275 |
Uygulamalar:
Suyun veya selin kontrolü ve yönlendirilmesi
Sel yatağı veya yönlendirme yatağı
Kaya kırılmasının önlenmesi
Su ve toprak koruması
Köprü koruması
Toprak yapısının güçlendirilmesi
Sahil alanı koruma mühendisliği
Liman mühendisliği
İzolasyon duvarları
Karayolu koruması
Avantaj:
Esneklik:
Esneklik, herhangi bir gabion yapısının önemli bir faydasıdır. Çift burgulu altıgen ağ yapısı, kırılma olmaksızın diferansiyel oturmayı tolere etmesini sağlar. Bu özellik, bir yapının kararsız toprak koşullarında veya dalga etkisi veya akıntıların yapının tabanını aşındırıp yapısal oturmaya neden olabileceği alanlarda özellikle önemlidir.
Dayanıklılık:
Gabionlar, tel ağı ve taşlar için canlı bir kaplama sağlayan bitki büyümesini destekler, bu da dayanıklılıklarını artırır. Genellikle, tel ağı yapının yaşamının ilk birkaç yılı için gereklidir; daha sonra taşlar arasındaki boşluk, taşlar için bir bağlayıcı görevi gören toprak, silt ve bitki kökleri ile doldurulur.
Mukavemet:
Çelik tel altıgen ağ, su ve toprak kütleleri tarafından üretilen kuvvetlere dayanacak mukavemet ve esnekliğe sahiptir ve gabionun geçirgen yapısı, enerjisinin çoğunu emmesini ve dağıtmasını sağlar. Bu, kıyı koruma tesislerinde, gabion yapılarının masif rijit bir yapı başarısız olduktan çok sonra etkili kalmasıyla açıkça görülür. Ek olarak, çift burgulu altıgen ağ kesilirse sökülmez.
Geçirgenlik:
Gabion duvarları suya geçirgendir ve drenaj ve tutma eylemlerinin birleşimiyle şevleri stabilize eder, gabion duvarının arkasında hidrostatik basınç oluşumunu önler. Drenaj, yerçekimi ile sağlanır, ayrıca gözenekli yapı aracılığıyla hava sirkülasyonuna izin verdiği için buharlaşma da sağlanır. Yapı içinde bitki büyümesi geliştikçe, terleme süreci dolgu malzemesinden nemin uzaklaştırılmasına yardımcı olur - standart duvar işçiliğindeki tahliye deliklerinden çok daha verimli bir sistemdir.
Düşük maliyet:
- Az bakım gerektirir
- Kurulumu vasıflı iş gücü gerektirmez ve taş dolgu yerinde veya yakındaki taş ocaklarından temin edilebilir,
- Yüzeyin sadece makul derecede düz ve pürüzsüz olması gerektiği için az veya hiç temel hazırlığı gerektirmez.
- Gabionlar gözeneklidir, pahalı drenaj tertibatı gerektirmez
Ekoloji:
Gabionlar, şev stabilizasyonu için çevreye duyarlı bir çözümdür. Taş dolgunun doğal taşlarla yapıldığı, gabionları doğal olarak gözenekli hale getirerek arazi ile su tablası arasında etkileşime izin verdiği ve ayrıca drenaj sırasında taş dolgu arasındaki küçük boşluklarda toprak birikimini teşvik ettiği ve bu da tekrar bitki büyümesini teşvik ettiği zaten belirtilmiştir.
Estetik:
Bitki örtüsünü destekleyen gabionlar zaten tartışılmıştır; bazı durumlarda bitki örtüsü o kadar yoğundur ki gabion yapısını görünmez ve hoş hale getirir. Yine, inşaat sırasında ek çaba gösterilirse, gabion bitki örtüsü olsun veya olmasın gerçekten hoş yapılar oluşturabilir. Modüler blok duvarlar gibi diğer malzeme türlerinin aksine, gabion taşları drenaj nedeniyle renk değiştirmez.
Şartname:
galvanizli, galfan, PVC kaplı tel
açıklık: 6*8cm,8x10cm,10*12cm
ağ teli :2.2mm,2.7mm,3.0mm

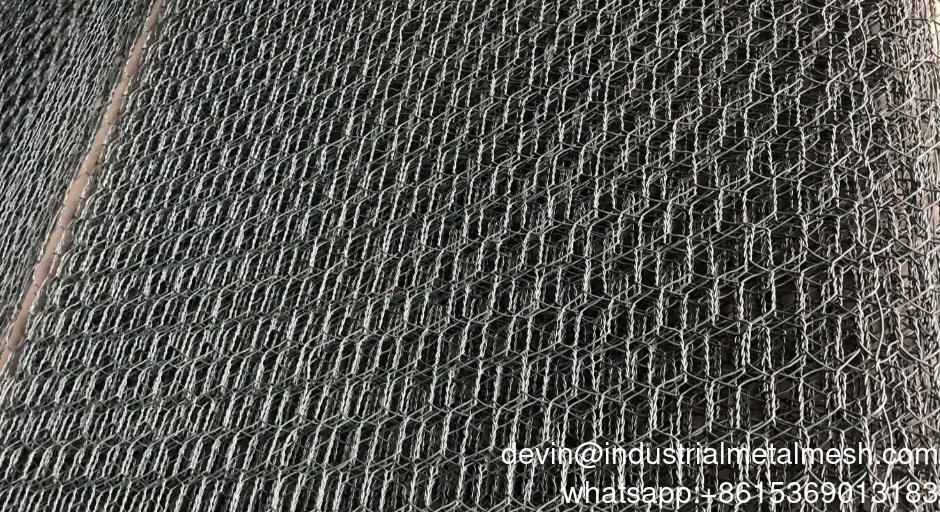

Gabion kutusu çift burgulu altıgen ağdan imal edilmiş, taşlarla doldurulmuş dikdörtgen birimlerden oluşur. Yapıyı güçlendirmek için, kenarları ağ telinden daha kalın çaplı bir tel ile güçlendirilmiştir. Gabion kutuları, her 1 metrede bir diyaframlarla hücrelere ayrılır.
| Ürünler |
mm |
mm |
mm |
| tel çapı (galvanizli/galfan kaplama) |
2.2mm |
2.7mm |
3.0mm |
| tel çapı (PVC kaplama) |
2.2/3.2mm |
2.7/3.7mm |
3.0/4.0mm |
| açıklık boyutu |
6*8cm |
8*10cm |
10*12cm |
| standart |
ASTM A975 |
EN10223 |
SANS675 |
| gabion kutusu boyutu |
1*1*1m |
2*1*1m |
2*1*0.5m 3*1*1m vb |
