Duvarları destekleyen Gabion Tel örgü Çit Taş Kafes Kutusu Basket Gabion

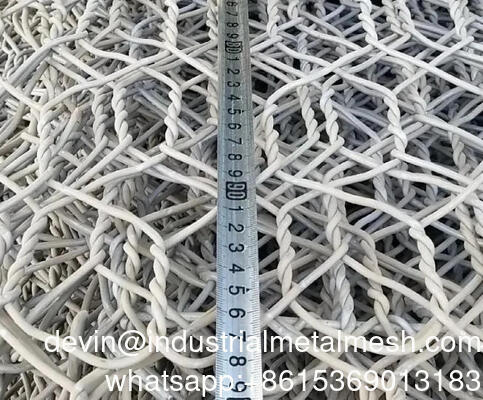

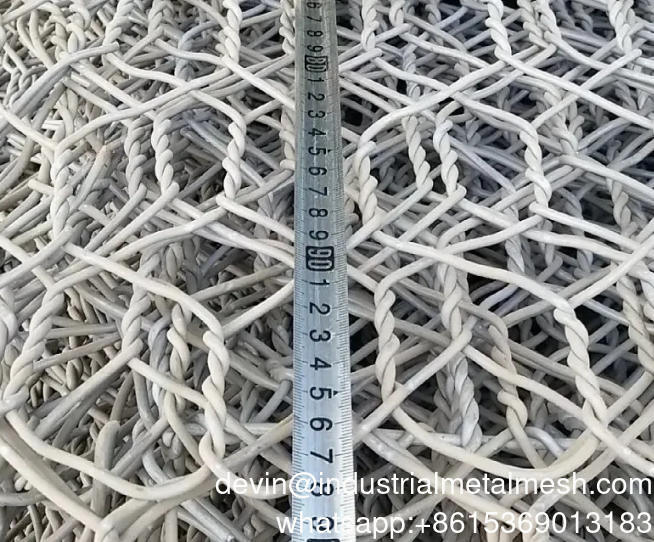

Gabion, bir tür ağır görev altıgen tel ağıdır. Gabion sepeti, gabion kutusu olarak bilinir. Gabion altıgen telden yapılır.
Diametre, farklı boyutlara dayanır.Eğer tel çinko kaplanmışsa telin çapı 2.0mm ila 4.0mm olmalıdır.4.5mm. O zaman kenar tel daha kalın olmalı.Altı açılı ağ telinden daha geniş.
|
Boyut
|
Tel çapı
|
|
|
Uzunluk
|
Genişliği
|
Yükseklik
|
Mesh Tel
|
Selvedge Tel
|
Bağlama Tel
|
Ağ açılışı ((mm)
|
|
1000
|
1000
|
1000
|
2.0
2.2
2.4
2.7
3.0
3.4
3.9
|
2.4
2.7
3.0
3.4
3.9
4.4
4.9
|
2.2
|
60*80
80*100
80*120
100*120
|
|
2000
|
1000
|
1000
|
|
3000
|
1000
|
1000
|
|
4000
|
1000
|
1000
|
|
5000
|
1000
|
1000
|
|
6000
|
1000
|
1000
|
|
Tel kaplama
|
Sıcak daldırılmış galvanizli tel
Galfan Tel
PVC kaplı tel
|
| Gabion ve Gabion yatakları için boyutlar |
| L (m) |
W (m) |
H (m) |
# Hücreler |
| 2 |
1 |
1 |
2 |
| 3 |
1 |
1 |
3 |
| 4 |
1 |
1 |
4 |
| 2 |
1 |
0.5 |
2 |
| 3 |
1 |
0.5 |
3 |
| 4 |
2 |
0.3 |
4 |
| 6 |
2 |
0.3 |
6 |
| Standart Mesh Tel |
| Ağ tipi |
D (mm) |
Ağ Toleransı |
Mesh Tel (mm) |
| 8x10 |
83 |
±10% |
2.70, 3.00mm |
| 6x8 |
64 |
±10% |
2.20mm. |
| Standart tel çapları |
| Tel çapı ø mm |
2.20 |
2.70 |
3.00 |
3.40 |
3.80 |
| Kablo Toleransı (±) ø mm |
0.10 |
0.10 |
0.10 |
0.10 |
0.10 |
| Min. Çinko Qty gr/m2 |
214 |
244 |
259 |
259 |
275 |

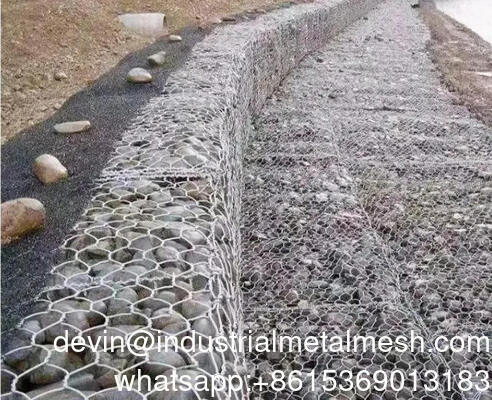

Uygulamalar:
Su veya sel kontrolü ve yönlendirmesi
Su baskınları veya yol gösterme bankaları
Kaya kırılmalarının önlenmesi
Su ve toprak koruması
Köprü koruması
Toprağın güçlendirici yapısı
Deniz kıyısı alanının koruma mühendisliği
Deniz liman mühendisliği
İzolasyon duvarları
Yol koruması
Avantajı:
Esneklik:
Esneklik, herhangi bir gabion yapısının önemli bir avantajıdır. This property is especially important when a structure is on unstable soil conditions or in areas where scour from wave action or currents can undermine the toe of the structure and cause structural settlement.
Dayanıklılık:
Gabyonlar, tel örgü ve taşlar için canlı bir kaplama sağlayan bitki büyümesini destekler ve dayanıklılıklarını artırır.;Daha sonra taşlar arasındaki boşluk toprak, çamur ve bitki kökleri ile doldurulur ve bu da taşlar için bir yapıştırıcı olarak çalışır.
Güç:
Çelik tel altıgen ağ, su ve toprak kütleleri tarafından oluşturulan kuvvetlere dayanmak için güç ve esnekliğe sahiptir.Ve gabion'un geçirgen doğası bu enerjinin çoğunu emmesine ve dağıtmasına izin verir.Bu durum, gabyon yapılarının büyük sert bir yapı başarısız olduktan sonra uzun süre etkili kaldığı kıyı koruma tesislerinde açıkça görülmektedir.Çift bükülmüş altıgen ağ kesildiğinde çözülmez..
Permeabilite:
Gabion duvarları, gabion duvarının arkasında hidrostatik basıncın gelişmesini engelleyen, boşaltma ve tutma kombinasyon eyleminden ötürü bataklıkları sulamadan önce ve istikrarlandırır.İdrenaj yerçekimi ile gerçekleşir., aynı zamanda buharlaşma da, gözenekli yapının hava dolaşımına izin verdiği için, bitki büyümesi yapıda geliştikçe,Transpirasyon işlemi, geri dolgulardan nemin çıkarılmasına yardımcı olur. Standart duvarlarda bulunan ağlama deliklerinden çok daha verimli bir sistem..
Düşük maliyet:
- Çok az bakım gerektirir.
- Kurulumları yetenekli bir işçiye ihtiyaç duymaz ve taş doldurma alanında veya yakındaki taş ocağından mevcuttur.
- Yüzeyin sadece makul derecede düz ve pürüzsüz olması gerektiği için temel hazırlığı pek gerektirmez veya hiç gerektirmez.
- Gabyonlar gözenekli olduğundan, pahalı bir drenaj sağlanması gerekmez
Ekoloji:
Gabions, yamaç stabilizasyonu için çevreye duyarlı bir çözümdür. naturally porous allowing interaction between the land and the water table and also persuades deposition of soil in the smaller voids between the stone fill during drainage that again promote vegetation growth.
Estetik:
Bitki örtüsünü destekleyen gabionlar zaten tartışılmıştır; bazı durumlarda bitki örtüsünün büyümesi o kadar yoğun olur ki, gabion yapısını görünmez hale getirir ve bakmak hoştur.İnşaat sırasında ekstra çaba harcandığında yine, gabion bitki örtüsü ile veya bitki örtüsü olmadan gerçekten hoş bir yapı oluşturabilir. modüler blok duvarlar gibi diğer malzemelerin aksine gabion taşları drenaj nedeniyle renk değiştirmez.
Spesifikasyon:
Galvanizli, galfan, PVC kaplamalı tel
Açılış: 6*8cm, 8*10cm, 10*12cm
Ağ tel:2.2mm,2.7mm,3.0mm
Gabyon kutusuDörtgen birimlerden oluşur, iki katlı bir altıgen ağdan yapılır, taşlarla doldurulur.Kenarları ağ telinden daha kalın çaplı bir tel ileGabion kutuları her 1 metrede bir diafragma ile hücrelere ayrılır.
| Ürün |
mm |
mm |
mm |
| Kablo çapı ((galvanizli/galfan kaplama) |
2.2mm |
2.7mm |
3.0mm |
| Kablo çapı ((PVC kaplama) |
2.2/3.2mm |
2.7/3.7mm |
3.0/4.0mm |
| Açılış boyutu |
6*8cm |
8*10cm |
10*12cm |
| Standart |
ASTM A975 |
EN10223 |
SANS675 |
| Gabion kutularının boyutu |
1*1*1m |
2*1*1m |
2*1*0.5m 3*1*1m vb. |
