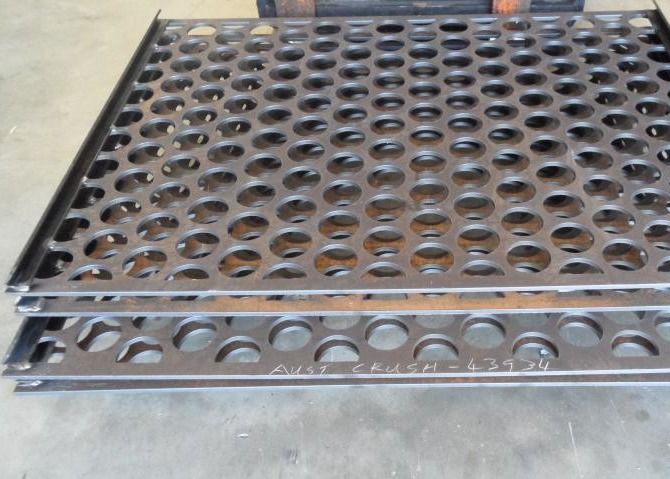

Sertlik NM Çelik Metal Punch Plate Tarama

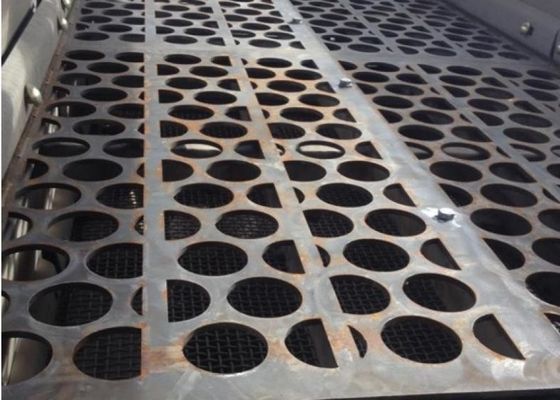

Penç Plate MeshKırılmış kayalardaki birincil tarama malzemesidir. Ayrıca skalp taramasında da kullanılır. Kaba, ağır taramalara dayanacaklar ve bu nedenle diğer taramalardan daha uzun süre dayanacaklardır.Ürünler çevreyi zorluyor..

1Perforated Vibrating Screens - Standartlar
miktar - Aynı kalınlık, genişlik, uzunluk, delik ve çubuklardan oluşan perforasyonlu ekran plakalarının sayısını belirtin.

2. Kalınlık - inç veya ölçüm sayısında belirtin.

● 1. Çelik - ABD Std. Ga. Tablosunu kullanın.

● 2. Paslanmaz çelik - ABD Std. Ga. Tablosunu kullanın.

● 3. Monel - ABD Std. Ga. Tablosunu kullanın.

● 4. Bakır, Bakır, Muntz Metal ve Alüminyum -B&S Ga. Tablosunu kullanın.

3. Metal Tipi - Gerekli metal türünü belirtin. Çelik plaka: en az.20 C ve en az.40 Mn kullanılır. Sıvışmaya karşı dirençli (AR) çelik plaka; en az.35 C ve en az 1.20 Mn.

4. Genişlik - "genişlik" malzemenin akışına dik açıdaki boyutdur. Toplam genişliği belirtin. Eğer kanca flensleri gerekliyse belirtin: "genişlik (kanca flenslerinin dışında ölçülür)." Genişlik toleransıEksi 0" eksi 1/4".

5. Uzunluk - "Uzunluk", Perforated Screen Plate'ın, ekranlanan malzemenin akışına paralel olan boyutudur. Toplam uzunluğu belirtin. Ekran uzunluğunun toleransı:artı 0" eksi 1/4".

6Perforasyon Boyutu ve Şekli - Burayı tıklayın.

7Perforasyon düzenlemeleri - Staggered düzenleme (600 örneği) standarttır. Perforasyonlar normalde taranacak malzemenin akış yönünde aşamalıdır.

8Çubuklar - Çubuk, delikler arasındaki metaldir ve deliklerin en yakın olduğu noktada ölçülür. Çubuk genişliğini belirtin.

9Perforasyonlu ekran plakalarını titreşimli ekranlara bağlama yöntemi:

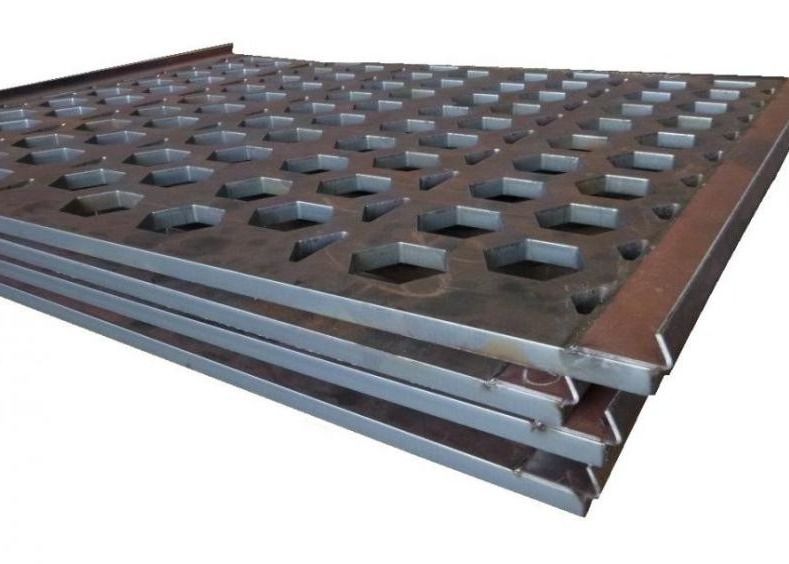

● 1. Kanca Flanges - Standart "gerileme tipi" titreşimli ekranlar için, "Kanca Flanges" (Kanca Flanges) belirtin.

● 2. Vibrating Screen'in çerçevesine bağlanmıştır.

● 3. Perforasyonlu ekran plakaları boğazlanmalı, boğaz deliklerinin yerini, boyutunu ve türünü gösteren bir taslak gönderilmelidir.

● 4. Ayrıca Perforated Screen Plate'ın kenarları ve uçlarındaki boş kenarların genişliğini belirtin.

10. Taçlı Ekranlar - Eğer bir ekran plaka "taçlı" olacaksa, merkez çizgisinde ölçülen taç miktarını belirtin.1/16 inç kalınlığında ve daha ağır ekranlar için standart taç aşağıdaki gibi donatılacak:: 3' veya 4' genişliğinde titreşimli ekranlar için -1/2" taç. 5' genişliğinde titreşimli ekranlar için -3/4" taç. 6' genişliğinde titreşimli ekranlar ve daha geniş -1" taç için.

11Diğer bilgiler:

● 1. Çukurlu delikler için - çukurun uzun boyutunun perforasyonlu ekran levhasının genişliği veya uzunluğu ile paralel olup olmadığını belirtin.

● 2. Materyal akışını dağıtmak veya geciktirmek için ekranın "kurvaz" olması gerekiyorsa, bunu belirtin.

● 3. Aşırı boyutlu malzemelerin soyulması için "sıkıştırma çubukları" gerektiren ekranlar için çubuk boyutunu ve yerini belirtin.

12. Clamp Bars (Skirt Boards) - standart bir öğe olarak veya yuvarlak veya kare deliklerle veya olmadan ihtiyaçlarınıza göre sipariş edilebilir.

Malzeme:

Yumuşak çelik ve paslanmaz çelikten delikli veya plazma profilli geniş bir delikleme yelpazesi sunabiliriz.

Kenar Tipleri:

45/60 derece katlanmış hafif çelik levha veya paslanmaz çelik levha ile dikişsiz kaynaklı

Perforasyonlu döner ekranlar - Standartlar
miktar - Gerekli ekran bölümlerinin sayısını belirtin (yukarıdaki resme bakın).

Kalınlık - Inç veya ölçüm sayısında belirtin.

Çelik - ABD Std. Ga. Tablo Revize 11/42.

Monel - ABD Std. Ga. Tablo

Paslanmaz çelik - ABD Std. Ga. Tablosu

Bakır, Muntz, Alüminyum - B&S Ga. Tablo

Metal Tipi - Gerekli metal türünü belirtin. Çelik plaka: en az.20 C ve en az.40 Mn kullanılır. Sıvışmaya karşı dirençli (AR) çelik plaka: en az.35 C ve en az 1.20 Mn.

Diametre - Perforated Screen Bölümünün tam dış çapını veya tam iç çapını inç olarak belirtin.

Uzunluk - Ekran bölümünün uzunluğunu belirtin (yukarıdaki resme bakın).

Perforated Size & Shape - mevcut perforasyonlar için 4. sayfaya bakın.

Perforasyonların düzenlemeleri - Döner ekranlarda kullanıldığında Perforated Screen Plate için Staggered düzenleme (600 örneği) standarttır.

Barlar - "Bar" delikler arasındaki metaldir ve deliklerin en yakın olduğu noktada ölçülür.

Bölümler - Her bölüme ait bölüm sayısını belirtin (yukarıdaki resimlere bakın).

Perforasyonlu ekran plaka bölümlerini kesimler ve/veya silindirler yapmak için monte etme yöntemi

Kıç Eklemleri - Bağlanmamış.

Kıç Eklemleri - Standart Klipler.

Kıç Eklemleri - Standart Kemerler.

Bel Eklemleri - STD. Bel eklemleri 11/2 "den 2" e kadar (minimum 11/2"

Diğer Bilgiler - Çerçeveye veya belirli kenarlara monte etmek için vida delikleri gerekirse, bir taslak gönderin.

Eğer çukurlu delikler gerekliyse ve çukurların yerleşimi önemlise,yuvarlakların uzun boyutunun ekran bölümünün uzunluğuna paralel olup olmadığını veya ekran bölümünün çevresine paralel olup olmadığını belirtin..
