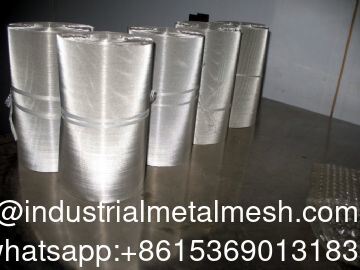

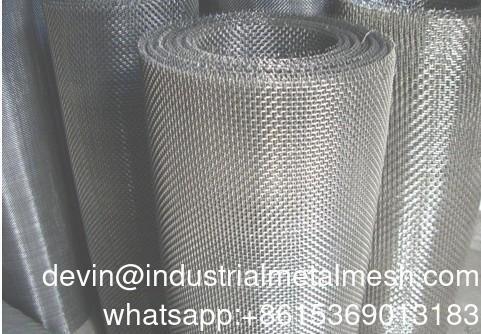

Galvanizli / Paslanmaz Çelik Tel Örgü / Filtreleme için Hafif Çelik Bez

Filtreleme için Galvanizli / Paslanmaz Çelik Tel Örgü / Yumuşak Çelik Kumaş

•

  Düz / İplik Kare Dokuma Örgü
  Göz sayısı	Tel Çapı		Açıklık Genişliği		Açık alan
  	İnç	mm	İnç	mm	%
  1X1	0.157	4	0.84	21.4	71
  4X4	0.063	1.6	0.187	4.75	56
  8X8	0.043	1.1	0.08	2.08	42
  10X10	0.039	1	0.06	1.54	36
  12X12	0.023	0.584	0.06	1.52	51.8
  14X14	0.023	0.584	0.048	1.22	45.2
  16X16	0.018	0.457	0.0445	1.13	50.7
  18X18	0.017	0.432	0.0386	0.98	48.3
  20X20	0.016	0.406	0.034	0.86	46.2
  24X24	0.014	0.356	0.0277	0.7	44.2
  30X30	0.012	0.305	0.0213	0.54	40.8
  35X35	0.011	0.279	0.0176	0.45	37.9
  40X40	0.01	0.254	0.015	0.38	36
  50X50	0.008	0.203	0.012	0.31	36



  Renk Sınıflandırması	Stil
  5 örgü, 4.7 mm açıklık, 0.6 mm tel çapı	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  6 örgü, 3.6 mm açıklık, 0.7 mm tel çapı	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  8 örgü, 2.9 mm açıklık, 0.35 mm tel çapı	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  10 örgü, Açıklık 2.3 mm, Tel çapı 0.3 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  12 örgü, Açıklık 1.8 mm, Tel çapı 0.3 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  14 örgü, Açıklık 1.6 mm, Tel çapı 0.27 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  16 örgü, Açıklık 1.4 mm, Tel çapı 0.25 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  20 örgü, Açıklık 1.1 mm, Tel çapı 0.21 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  24 örgü, Açıklık 0.9 mm, Tel çapı 0.19 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  30 örgü, Açıklık 0.7 mm, Tel çapı 0.15 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  40 örgü, Açıklık 0.5 mm, Tel çapı 0.13 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  50 örgü, Açıklık 0.4 mm, Tel çapı 0.12 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  60 örgü, Açıklık 0.33 mm, Tel çapı 0.1 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  100 örgü, Açıklık 0.18 mm, Tel çapı 0.08 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  150 örgü, Açıklık 0.11 mm, Tel çapı 0.06 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  200 örgü, Açıklık 0.08 mm, Tel çapı 0.05 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  250 örgü, Açıklık 0.06 mm, Tel çapı 0.045 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  300 örgü, Açıklık 0.05 mm, Tel çapı 0.04 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  350 örgü, Açıklık 0.04 mm, Tel çapı 0.035 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli
  400 örgü, Açıklık 0.03 mm, Tel çapı 0.03 mm	1 metre, 1.2 metre, 1.5 metre genişlik modeli



  304 / 316 / 316L Paslanmaz Çelik Örgü

  2205 / 2507 Dubleks Paslanmaz Çelik Örgü

  304, 316 ve 316L, dokuma örgü için en yaygın kullanılan kalitelerdir.
  Genel eleme için kullanılan kaba örgü #10–#80'den, sıvı filtrasyonu ve parçacık ayrımı için kullanılan orta-ince örgü #100–#300'e kadar geniş bir örgü sayısına uygundurlar.


  316 ve 316L, geliştirilmiş korozyon direnci sunar, bu da onları gıda işleme, kimyasal sıvılar ve dış ortamlar için tercih edilen seçenek haline getirir.


  316L, düşük karbon içeriği ve kararlı tel çekme performansı sayesinde hassas filtrelerde kullanılan ince örgü için özellikle uygundur.

  Dubleks paslanmaz çelikler, yüksek mekanik mukavemeti mükemmel klorür korozyon direnci ile birleştirir.


  Daha yüksek basınç direncinin gerektiği orta ila ince örgü aralıklarında (tipik olarak #40–#200) iyi performans gösterirler, örneğin petrokimya filtrasyonu, deniz suyu sistemleri ve tuzdan arındırma ekipmanları.


  Bu kaliteler, örgü sürekli akış veya titreşim altındayken bile yapısal stabiliteyi korur.

  Kalite	Cr (%)	Ni (%)	Mo (%)	C (%)	Mn (%)	Si (%)	N / Cu (%)
  304	18–20	8–10.5	—	≤0.07	≤2.0	≤1.0	—
  316	16–18	10–14	2–3	≤0.08	≤2.0	≤1.0	—
  316L	16–18	10–14	2–3	≤0.03	≤2.0	≤1.0	—
  2205	22–23	4.5–6.5	3–3.5	≤0.03	≤2.0	≤1.0	N 0.14–0.20
  2507	24–26	6–8	3–4	≤0.03	≤1.2	≤0.8	N 0.14–0.20
  430	16–18	≤0.5	—	≤0.12	≤1.0	≤1.0	—
  310S	24–26	19–22	—	≤0.08	≤2.0	≤1.5	—
  904L	19–23	23–28	4–5	≤0.02	≤2.0	≤1.0	Cu 1–2

  430 Paslanmaz Çelik Ağ Örgü

  310S Paslanmaz Çelik Örgü

  904L Paslanmaz Çelik Mikron Örgü

  430 paslanmaz çelik ferritik, manyetik ve uygun maliyetli bir kalitedir.


  Genellikle parçacık ayırma, genel eleme, koruyucu muhafazalar ve havalandırma panelleri için kaba örgü spesifikasyonlarında (#10–#50) kullanılır.


  Korozyif ortamlar için önerilmez ancak kuru, iç mekan veya mekanik olarak korumalı uygulamalarda iyi performans gösterir.

  310S, mükemmel oksidasyon direnci nedeniyle yüksek sıcaklık ortamları için seçilir.


  Genellikle kurutma tepsileri, ısıtma odaları, fırınlar ve termal yalıtım yapıları için kaba ila orta örgü (#10–#80) olarak tedarik edilir.


  Yüksek sıcaklık dayanımı gerektiğinde, genellikle daha kalın tel çapları ve daha düşük örgü sayıları belirtilir.

  904L, güçlü asitlere ve agresif kimyasallara karşı üstün direnç sunar.


  Standart paslanmaz çeliklerin uzun vadeli korozyon stabilitesini koruyamadığı kimyasal işlem, farmasötik ekipman ve ortamlarında kullanılan ince filtreleme örgüleri (#100–#250) için uygundur.

  Malzeme: SUS302, 201, 304, 304L, 316, 316L, 310, 310S, vb.

  Kullanım:

  1. Asit ve alkali çevresel koşullar altında eleme ve filtreleme için kullanılır. Petrol endüstrisinde çamur ağı olarak, kimya ve kimyasal elyaf endüstrisinde elek filtresi olarak ve elektrokaplamada kullanılır...
  2 Madencilik, petrol, kimya endüstrisi, gıda, ilaç, makine imalatı ve diğer endüstrilerde kullanılır...

  Özellikler:
  1. Tekdüze örgü, iyi üretim tekrarlanabilirliği;
  2. Asit, alkali ve korozyona karşı iyi direnç;
  3. Yüksek mukavemet, çekme mukavemeti, tokluk ve aşınma direnci, uzun hizmet ömrü;
  4. Tekdüze yapı, bükülmez, kullanımı kolay, tekdüze kalınlık, antistatik;
  5. Yüksek sıcaklık oksidasyon direnci, 304 paslanmaz çelik elek nominal tolerans sıcaklığı 800 derece Santigrat, 310S paslanmaz çelik elek adı 1150 derece Santigrat'a kadar sıcaklıklara dayanabilir
