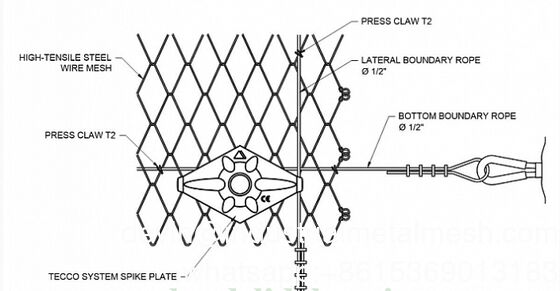

TECCO Sisteminin bileşenleri G65/4

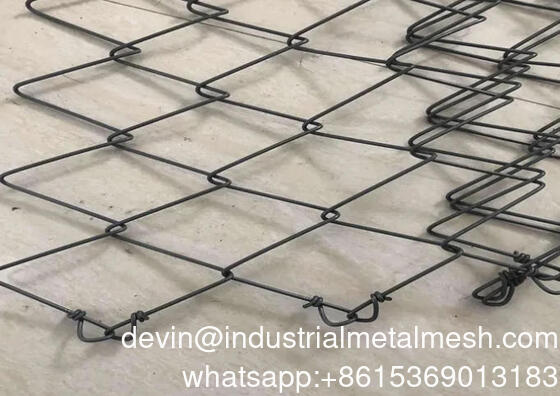

yüksek mukavemetli tecco ağ Bileşeni
• Tecco ağı. Eğim Kaya Düşmesi Koruması sistemi için Yüksek Mukavemetli Çelik yüksek mukavemetli tecco ağının ana parçasıdır. Yüksek mukavemetli çelik telden yapılmıştır ve mükemmel korozyon direnci • performansına sahiptir. 1770 N/m2 çekme dayanımı, eğim ve insanlar için maksimum koruma sağlar.
• Çelik ankraj. Çelik ankraj, 25 mm çapında deforme çelik çubuktan yapılmıştır, esas olarak yüksek mukavemetli tecco ağını kaya veya toprak eğimlerine sabitlemek için kullanılır. Eğim ve tecco ağına genel bir stabilite sağlayabilir.
• Pençe tipi çivi plakası. Pençe tipi çivi plakası, yüksek mukavemetli tecco ağını eğime sıkıca sabitlemek için genellikle çivilerle birlikte kullanılır. Pençe tasarımı, çivi plakasını daha istikrarlı ve sağlam bir yapı haline getirir.
• Toprak veya kaya çivileri. Yüksek mukavemetli tecco ağını dağa sabitlemek için pençe tipi çivi plakası ile birlikte kullanılır. Yüksek çekme dayanımı ve sağlam yapı, uzun hizmet ömrü ve iyi durumda olmasını sağlar.
• Klipsler. Klipsler, komşu yüksek mukavemetli tecco ağını sıkıca bağlamak için kullanılır. Dikiş halatına bir alternatiftir ve bağlantı genellikle örtüşme olmadan yapılır.
• Dikiş halatı. Komşu tecco ağlarını bağlamak için kullanılır. Ve bağlantı genellikle örtüşmelere sahiptir. Klipslerin yerine kullanılabilir.
• Sınır halatı. Yüksek mukavemetli tecco ağından geçirin ve ardından yüksek mukavemetli tecco ağı ve sistem stabilitesi için ankraja sabitleyin.


1. Malzeme Türü: Yüksek mukavemetli çelik tel

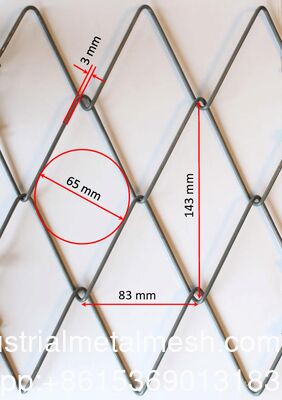

2. Ağ Şekli: Eşkenar Dörtgen
3. Tel Çapı: 0.157 inç (4 mm)
4. Ağ Köşegen Boyutları: 3.27 x 5.43 inç (83 x 138 mm) +/- %3 değişkenlikle
5. Ağ Genişliği: 2.56 inç (65 mm) +/- %3 değişkenlikle
6. Toplam Ağ Yüksekliği: 0.59 inç (15 mm) +/- %10 değişkenlikle
7. Ağ Boşluğu: 0.28 inç (7 mm) +/- %10 değişkenlikle
8. Çekme Dayanımı: ≥ 256 ksi (≥ 1765 MPa)
9. Korozyon Koruması: GEOBRUGG SUPERCOATING® (%95 Çinko ve %5 Alüminyumdan oluşur)
10. Yük Kapasitesi ve Mekanik Özellikler: 10. Ağın Çekme Dayanımı: ≥ 17.1 kips/ft (≥ 250 kN/m)
11. Delmeye Karşı Taşıma Direnci: 62.9 dudak / 83.2 kips (≥ 290 kN / ≥ 370 kN)
12. Kesmeye Karşı Taşıma Direnci: 31.5 kips / 41.6 kips (≥ 140 kN / ≥ 185 kN)
13. Eğim-Paralel Çekme Gerilimine Karşı Direnç: 11.2 kips / 16.9 kips (≥ 50 kN / ≥ 75 kN)
14. Boyuna Çekme Dayanımı Testinde Uzama: %6.0'dan az

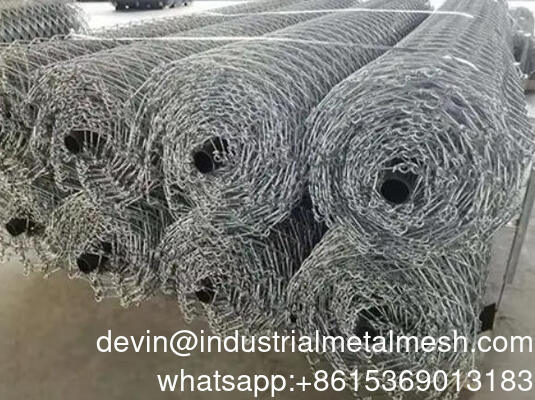

15. Rulo Boyutları: 15. Rulo Genişliği: 11.5 feet (3.5 metre)
16. Rulo Uzunluğu: 98.4 feet (30 metre)
17. Rulo Başına Toplam Yüzey Alanı: 1130 ft² (105 m²)
18. Metrekare Başına Ağırlık: 0.676 lbs/ft² (3.3 kg/m²)
19. Rulo Başına Toplam Ağırlık: 764 lbs (347 kg)

yüksek mukavemetli tecco ağının Faydaları
Kaya düşmesi koruma ağları, diğer kaya düşmesi koruma önlemlerine göre çeşitli avantajlar sunar. Her şeyden önce, uygun maliyetlidirler ve minimum bakım gerektirirler. Bariyerler ve çitler gibi diğer kaya düşmesi koruma önlemlerinin aksine, kaya düşmesi koruma ağları sık sık değiştirme, onarım veya yeniden boyama gerektirmez. Ek olarak, hızlı bir şekilde kurulabilirler ve çevredeki alandaki kesintileri en aza indirirler.
Yüksek mukavemetli yüksek mukavemetli tecco ağı da bir elmas yapısında dokunmuştur ve saklanması oldukça uygundur. Mekanize teknolojinin yardımıyla yüksek mukavemetli tecco ağını açmak ve kurmak kolay ve hızlıdır, bu da projede size büyük ölçüde zaman kazandırır.


Yüksek mukavemetli tecco ağının doğru sistem kurulum süreci
Evre I: Tasarım gereksinimlerine göre eğimin temizlenmesi ve tesviyesi
Evre II: Bir eğim üzerindeki tüm önemli noktaların işaretlenmesi (çivi mesafesi tasarım değerine göre, delme noktaları vb.)
Evre III: Delme çalışmaları ve çivi montajı
Evre IV: Çöküntülerde veya kesimlerde ankraj noktaları seçimi ve çivi kafaları etrafındaki çukurların hazırlanması
Evre V: Drenaj veya diğer gerekli elemanların montajı
Evre VI: Toprak malzemesi yıkanabiliyorsa, gelişmiş yeşillendirme için erozyon kontrol paspası TECMAT® montajı
Evre VII: TECCO® ağının açılması ve sabitlenmesi
Evre VIII: Ağların bireysel levhalarının bağlantı klipsleri ile bağlanması
Evre IX: Esnek başlı ve kenar halatlı halat ankrajlarının montajı
Evre X: Bir tork anahtarı kullanarak tasarım değerine göre sistem ön gerilmesi
Evre XI: Eğim yeşillendirmesi (tohumlama, hidrotohumlama vb.)
