ASTM A36 Standart Çelik ızgara paneli WB325/2 Galvanize

ASTM A36 Standart Çelik Izgara Paneli WB325/2 Galvanizli

Çelik ızgara, özellikle ticari ve endüstriyel alanlarda birçok yapının temel yapısal bileşenidir. Çelik Izgara, yürüyüş yolları, merdivenler, platformlar ve asma katlar gibi yüksek darbeli, yüksek yük uygulamaları için özel olarak tasarlanmıştır. Çelik ızgara daha güvenlidir, daha uzun ömürlüdür ve endüstriyel ve ticari alanlar için diğer tüm ayak altı seçeneklerinden daha iyi görünecektir.
Çelik ızgaraya ihtiyacınız varsa lütfen bizimle iletişime geçin.

Sıcak daldırma galvanizli çelik ızgaraların üç çeşidi vardır, bunlar Düz Stil Çelik Izgara, Testereli Stil Çelik Izgara ve I Çubuk Tipi Çelik Izgaradır.

Çelik yapı platformlarında, merdiven basamaklarında, kaldırımlarda, drenajlarda ve kuyu kapaklarında vb. yaygın olarak kullanılırlar. Müşterinin gereksinimlerine göre standart çelik ızgaraları ve özelleştirilmiş şekilleri tasarlayıp üretebiliriz.

.Çelik Izgara Paneli WB325/2, galvanizli, ASTM A36 standardına göre üretilmiştir

Boyutlar: genişlik 1500mm, uzunluk 6000mm

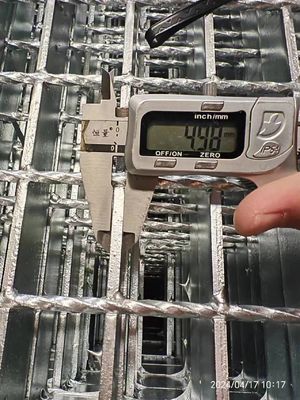

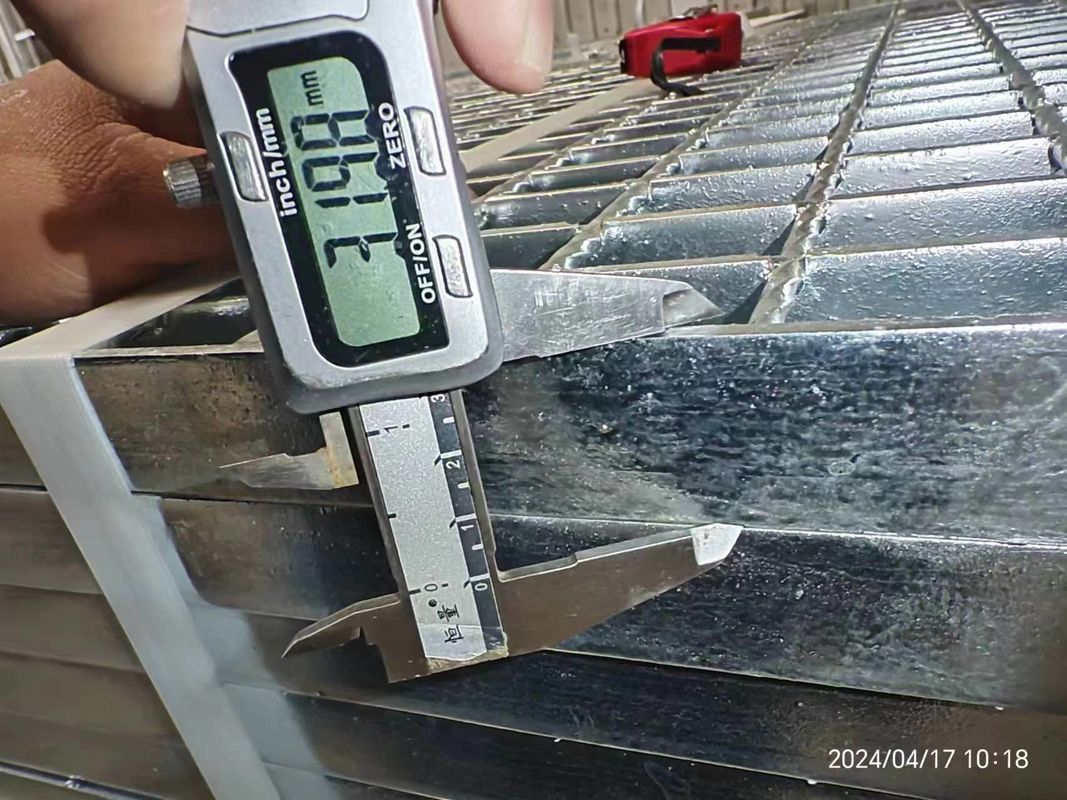

Rulman çubuğu boyutu (yükseklik x kalınlık): 32x5mm
Rulman çubuğu aralığı: 40mm
Çapraz çubuk aralığı: 50mm

Standart yumuşak çelik ızgara panelleri 6 m × 1 m

• Boyutlar:6 m × 1 m paneller.
• Saha büyüklüğü:30 mm × 50 mm.
• Yük taşıyan çubuklar:30mm × 3mm.
• Çapraz çubuklar:15 mm × 3 mm.
• kaplama:85 mikron sıcak daldırma galvaniz.
• Her türlü sabitleme kelepçesi ile.

Galvanizli ızgara 6m × 1m kesit 25 × 5 mm

• Elektro dövme – tel büküm.
• Galvaniz. mesh 30 × 94 çentik 70 mikron.

Sıcak daldırma galvanizli çelik ızgaralar - B404/41/50SG

• B404/41/50SG açık uçlu.
• BB: 40×4 mm, CB: 6 mm bükümlü, gözenek: 41.275×50 mm.
• Panel:5850 × 913 mm.
• Tırtıklı.

Sıcak daldırma galvanizli çelik ızgaralar - B355/41/50SG

• B355/41/50SG açık uçlu.
• BB:35 × 5 mm, CB: 6 mm bükümlü, gözenek: 41.275 × 50 mm.
• Panel:5850 × 913 mm.
• Tırtıklı.

Sıcak daldırma galvanizli çelik ızgaralar - B354/41/50SG

• B354/41/50SG açık uçlu.
• BB:35 × 4 mm, CB: 6 mm bükümlü, gözenek: 41.275 × 50 mm.
• Panel:5850 × 913 mm.
• Tırtıklı.

Sıcak daldırma galvanizli çelik ızgaralar - B254/41/50SG

• B254/41/50SG açık uçlu.
• BB:25 × 4 mm, CB: 6 mm bükümlü, gözenek: 41.275 × 50 mm.
• Panel:5850 × 913 mm.
• Tırtıklı.

Kaydırmaz ızgara CS 50 mm × 5 mm 8 mm
Izgara, yüzey kaymaz (anti-skid), malzeme karbon çeliği, malzeme standardı ASTM A 1011 CS TİP B, TİP G2, üretim standardı ANSI/NAA MM 531, plaka boyutu (yükseklik × kalınlık) 50 mm × 5 mm, ızgara boyutu (genişlik × uzunluk) 910 mm × 3050 mm, plakalar arası ayırma 30 mm, çubuklar arası ayırma 50 mm, çubuk çapı 8 mm, kaplama galv/cal 600gzn/m², ASTM 123.

GI ızgarası ASTM A36 600 mm genişlik × 6 m. Uzunluk

• Boyut:Standart çapraz çubuklu 40×5 mm kalınlığında düz çubuk (tırtıklı olmayan tip).
• Saha:30×100 mm.
• Seviye:ASTM A36.
• Sona ermek:80 mikron sıcak daldırma galvanizli.

GI ızgarası 110 mm × 45 mm delik

• Boyut:25 mm × 2,50 mm - düz çubuk kalınlığı.
• Delik büyüklüğü:110 mm × 45 mm.
• Standart Genişlik:900 mm.
• Uzunluk:5950 mm.
• Ağırlık:68 kg/Mtr.

Q235 I-bar sıcak daldırma galvanizli çelik ızgara

• Özellikler:I-bar ızgara, boyut: 508 mm(G) × 995 mm(U), Q235 malzemeler.
• Rulman çubuğu yüksekliği:55 mm × 494 mm uzunluk.
• Yatak çubuğu aralığı:35,3 mm.
• Rulman çubuğu:7 mm (üst ve uç) / 4 mm (karın).
• Enine çubuk 8 mm × 8 mm × 995 mm uzunluğunda, merkez aralığı 100 mm, 5 adet/ızgara.
• Uç Plaka, düz çubuk, 7 mm × 55 mm (Yükseklik) × 995 mm Uzunluk.
• Sıcak daldırma galvanizleme.
• Paketleme:deste/ahşap palet.

BS 4592'ye göre tırtıklı sıcak daldırma galvanizli çelik ızgara

• STM-GSGR-001.
• BS 4592'ye uygun sıcak daldırma galvanizli tırtıklı.
• Boyutları 19 ft × 3 ft, altıgen veya kare bükülmüş çapraz çubuklara sahip dikdörtgen desen.
• Yatak çubuklarının boyutu:40 mm × 5 mm tırtıklı.
• Yatak çubukları arasındaki boşluk:30 mm, her 100 mm'de bir 8 mm altıgen burgulu çubukla birbirine bağlanmıştır.
• Yatak çubuklarının üst yüzeyi tırtıklı olacaktır.
• Izgara panelleri minimum 460 gr/m2 sıcak daldırma galvanizli olacaktır.².
• 6,6 kn/m yük altında düzgün çalışma altında 1/4" sapma için maksimum 67" açıklığa uygun ızgara².
• Izgara çubuğu kapalı uçlu olacaktır.

Izgara çubuğu sıcak daldırma galvanizli düz yüzey

• Boyut:100cm G × 160 cm U.
• Çubuk Izgaralar.
• Düz yüzeyli, iki ucu bantlı.
• Düz çubuk boyutu:25 mm × 5 mm.
• Yük çubuğu aralığı:30 mm.
• Büküm yol aralığı:100 mm.
• Yük çubuğu açıklığı:1600 mm.
• Genişlik:995 mm.
• Yüzey işlemi: Sıcak daldırma galvaniz.

ASTM A36 galvanizli çubuk ızgaralar açık tip

• Malzeme:ASTM A36, galvanizli açık tip ızgara 25×5 mm, taşıyıcı çubuklar arasında 30 mm aralık vardır.
• Dikdörtgen desende 100 mm basınçta kaymayı önleyici çapraz çubuklar (çap: 9,5 mm) ile.

Sıcak daldırma galvanizli ST37 Çelik ızgara

• Yatak çubuğu aralığı:34 mm.
• Çapraz çubuk aralığı:34 mm.
• Çapraz çubuk kalınlığı:5 mm.
• Rulman çubuğu kalınlığı:4mm.
• Yükseklik:50 mm.
• 6000 mm × 1000 mm ızgara panelleri.

Galvanizli çelik ızgara, yüzey kaymaz (anti-skid)

• Malzeme karbon çeliği, malzeme standardı ASTM A 1011 CS Tip B.
• Plaka boyutu (yükseklik × kalınlık) 1-1/4 × 3/16 inç.
• Izgara boyutu (genişlik × uzunluk) 36 × 120 inç.
• Plaka arası ayırma 1-3/16 inç.
• Çubuklar arası ayırma 4 inç, çubuk çapı 1/4 inç.
• Kaplama galvanizli ASTM A123 605gm/m².

Rendeleme, yüzey pürüzsüz, malzeme karbon çeliği

• Malzeme standardı ASTM A 1011 CS tip B.
• Üretim standardı ANSI/NAA MM MBG-531.
• Plaka boyutu (yükseklik × kalınlık) 1 × 3/16 inç.
• Izgara boyutu (genişlik × uzunluk) 24 × 120 inç.
• Plaka arası ayırma 1-3/16 inç.
• Çubuklar arası ayırma 4 inç, çubuk çapı 1/4 inç.
• Kaplama galvanizli, ASTM A 123 605 gr/m².

Izgara, malzeme çelik ızgara, tip panoramik, testere dişi tasarımı

• Plaka ölçüleri (yükseklik × kalınlık) 25 × 3 mm.
• Izgara ölçüleri (genişlik × uzunluk) 170 × 247,5 cm.
• Plaka arası ayırma 60 mm, çubuk arası ayırma 130 mm.
• Kaplama galvaniz.

Galvanizli Çelik ızgara - karbon çeliği ASTM A36

• Malzemeler:karbon çeliği ASTM A36.
• kaplama:galvanizli.
• Yatay genişlik:1020 mm.
• Boylam uzunluğu:6000 mm.
• Yükseklik:20 mm.
• Kalınlık:3 mm.
• Dikey çubuk aralığı:30 mm.
• Çapraz çubuğun hızı:60 mm
• Bükülmüş çubuk çapı:6mm.

Sıcak daldırma galvanizli ızgara Q235B, 30 × 100 mm gözenekli

• Malzeme:S235B.
• Örgü:30×100 mm.
• Rulman çubuğu:30 × 5.

Ağır Sınıf Galvanizli Izgaralar - 41 × 100 mm gözenek

• Sıcak daldırma galvanizli ızgaralar, ağır kalite.
• 30×5 mm rulman çubuğu.
• 6 mm kare bükümlü çapraz çubuk.
• Örgü:41×100 mm.
• Panel boyutu:1m × 6m.
• Malzeme:A36/S 275 JR.
• HDG BS729 VEYA BS EN 1461'e göre.

Sıcak daldırma galvanizli ızgaralar, ağır sınıf - 30 × 50 mm gözenekli

• 30×5 mm rulman çubuğu.
• 6 mm kare bükümlü çapraz çubuk.
• Örgü:30×50 mm.
• Panel boyutu:1m × 6m.
• Malzeme:A36/S 275 JR.
• HDG BS729 VEYA BS EN 1461'e göre.

Galvaniz kaplamalı ızgara - 41 × 100 mm gözenekli

• Boyut:6000mm × 1000mm.
• Çerçeve çubuğu:30×3 mm.
• Rulman çubuğu:3 × 3 mm İç/Dış 41 mm.
• Çapraz çubuk:6 mm SQ bükümlü C/C 100.
• Sona ermek:Sıcak daldırma galvanizleme.

HDG çelik ızgara

• G35 × 3/40/50 tipi, 5800 × 1003 ebatında, uçları kapalı.
• Tip G35 × 3/30/40, ebat 5800 × 1003, uçları kapalı.

Izgara yumuşak çelik sıcak daldırma galvaniz ASTMA123

• Uzunluk = 6000 mm.
• Genişlik = 1000 mm.
• Rulman çubuğu = 25 mm × 3 mm.
• Çapraz çubuk = 5-6 mm bükülmüş çubuk.
• Yatak aralığı = 60 mm (merkezden merkeze).
• Çapraz çubuk aralığı = 100 mm (merkezden merkeze).
• Tırtıklı yüzey yok, yumuşak çelik JISG3101, sıcak daldırma galvanizli ASTMA123 kaplama.

HDG MS Izgaralar: 2000 mm Uzunluk × 500 mm Genişlik

• Ana Bar:MS Düz – 40 × 5 mm
• Çapraz Çubuk:MS Düz – 25 × 5 mm
• Ana çubuklar arasındaki mesafe – 30 mm c/c.
• Enine çubuklar arasındaki mesafe – 100 mm c/c.
• Tüm çelik malzemeler A36'ya uygun olacaktır.
