Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar

Büyük resim : Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Dimpled Hole Metal Sheets
Model numarası:	Çukurlu Delikli Saclar

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 adet
Ambalaj bilgileri:	paletler
Teslim süresi:	15-18 Gün
Ödeme koşulları:	%30 TT peşin, Yüklemeden önce Bakiye
Yetenek temini:	1000 adet

İletişim

Detaylı ürün tanımı

Kimyasal bileşim:	Fe, C, Si, Mn, S, P	Alaşımlı mı yoksa alaşımsız mı?:	Alaşımsız
Proje Çözümü Yeteneği:	grafik tasarım, 3D model tasarımı, projeler için toplam çözüm	Uygulama:	Villa
Yüzey işlemi:	Sıcak Daldırma Galvanizleme, Boyama veya İşlenmemiş	ızgara uzunluğu:	1000 mm
ızgara genişliği:	800mm	Yatak çubuğu genişliği x kalınlık:	25x3mm
Rulman çubuğu şekli:	Düz, Tırtıklı I çubuk tipi Stil Çelik Izgara	Çapraz çubuk şekli:	yuvarlak, bükülmüş, çubuk şekli
ağ boyutu:	30x100mm
Vurgulamak:	Yer Yürüyüşü Çelik Açılık Izgara , Özel Çelik Açılık Izgaralar , Saldırılmış Çelik Açılık ızgara

İnşaat Malzemesi Ağır Hizmet Tipi Sıcak Daldırma Galvanizli Paslanmaz Çelik Izgara Drenaj Kanalı/Drenaj Kapağı

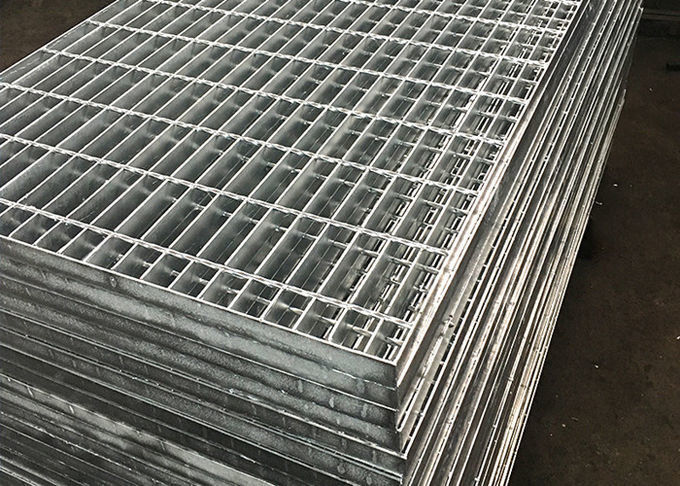

Çelik çubuk ızgara, çelik ızgara olarak da bilinir. Çelik ızgara, birbirine dik çubuklarla bağlanan paralel çubuklardan oluşur. Çubuklar, duruma göre makine basınçlı kaynak veya manuel kaynak yoluyla bağlanır. Ancak, çubukları birbirine birleştirmenin başka yolları da vardır. Alternatifler arasında perçinleme, sıkı geçme (dövme) ve pres kilitleme bulunur. En ekonomik birleştirme yöntemi, kullanılan malzemelere ve çubukların kalınlığına göre belirlenir. Çelik çubuk ızgara genellikle karbon çeliğinden veya paslanmaz çelikten yapılır. Çok yüksek bir mukavemet-ağırlık oranına ve çok fazla açık alana sahiptir, bu da onu endüstriyel döşeme için yaygın olarak kullanılan bir seçenek haline getirir. Ancak, yangın merdivenleri, sokak giderleri ve köprüler gibi şeyler için de kullanılır.

Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar 0

Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar 1

Tec-Sieve'de hem pres kaynaklı çelik çubuk ızgara panelleri hem de pres kilitli çelik çubuk ızgara panelleri üretilmektedir. Pres kaynaklı çelik çubuk ızgara panellerimiz, petrol ve gaz endüstrisi, petro-kimya endüstrisi, madencilik endüstrisi ve enerji santralleri dahil ancak bunlarla sınırlı olmamak üzere çoğu endüstriyel uygulama için idealdir, bu nedenle şimdi aşağıda pres kaynaklı çelik çubuk ızgara panellerimize odaklanıyoruz.
1. Taşıyıcı Çubukların Stiline Göre Pres Kaynaklı Çelik Çubuk Izgara Panellerinin Türleri
Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar 2

Not: Tec-Sieve'de soğuk bükülmüş kare enine çubukların yanı sıra talep üzerine yuvarlak enine çubuklar veya nervürlü enine çubuklar da mevcuttur.
2. Rulman Çubukları ve Çapraz Çubukların Boyutları

Rulman Çubuklarının Nominal Boyutu ve İzin Verilen Toleransı			Çapraz Çubukların Boyutu
Nominal Boyut (mm)		İzin Verilen Tolerans (mm) (YB/T4001.1-2007'ye bakın)	Kesit Alanı (mm2)
Kalınlık	3-10	+0,2/-0,4	20
Derinlik	10-50	+0,3/-0,9	32
	>50-75	+0,4/-1,2	40
	>75-100	+0,7/-1,7	40

3. Tip F Pres Kaynaklı Çelik Çubuk Izgara Panellerinin Teknik Özellikler Tablosu

Şartname Kodu (Basitleştirilmiş Versiyon)	Rulman Çubuklarının Boyutu		Rulman Çubuğu Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
Şartname Kodu (Basitleştirilmiş Versiyon)	Derinlik (mm)	Kalınlık (mm)	Rulman Çubuğu Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
G655/15/100	65	5	15	100	195,90
G655/15/50	65	5	15	50	199,00
G605/15/100	60	5	15	100	181.10
G605/15/50	60	5	15	50	184.20
G555/15/100	55	5	15	100	166.30
G555/15/50	55	5	15	50	169.30
G505/15/100	50	5	15	100	151.40
G505/15/50	50	5	15	50	154.50
G455/15/100	45	5	15	100	136.60
G455/15/50	45	5	15	50	139.60
G405/15/100	40	5	15	100	121,70
G405/15/50	40	5	15	50	124.80
G403/15/100	40	3	15	100	75.60
G403/15/50	40	3	15	50	78.70
G355/15/100	35	5	15	100	106.90
G355/15/50	35	5	15	50	110.00
G35315/100	35	3	15	100	66.60
G353/15/50	35	3	15	50	69.60
G325/15/100	32	5	15	100	98.00
G325/15/50	32	5	15	50	101.00
G323/15/100	32	3	15	100	61.10
G323/15/50	32	3	15	50	64.20
G255/15/100	25	5	15	100	77.20
G255/15/50	25	5	15	50	80.30
G253/15/100	25	3	15	100	48.40
G253/15/50	25	3	15	50	51.50
G205/15/100	20	5	15	100	62.40
G205/15/50	20	5	15	50	65.50
G203/15/100	20	3	15	100	39.30
G203/15/50	20	3	15	50	42.40
G605/20/100	60	5	20	100	135.30
G605/20/50	60	5	20	50	138.30
G555/20/100	55	5	20	100	124.30
G555/20/50	55	5	20	50	127.30
G505/20/100	50	5	20	100	113.30
G505/20/50	50	5	20	50	116.30
G503/20/100	50	3	20	100	70.80
G503/20/50	50	3	20	50	73.80
G455/20/100	45	5	20	100	102.20
G455/20/50	45	5	20	50	105.20
G405/20/100	40	5	20	100	91.20
G405/20/50	40	5	20	50	94.20
G403/20/100	40	3	20	100	57.30
G403/20/50	40	3	20	50	60.30
G355/20/100	35	5	20	100	80.20
G355/20/50	35	5	20	50	83.20
G353/20/100	35	3	20	100	50.50
G353/20/50	35	3	20	50	53.50
G325/20/100	32	5	20	100	73.60
G325/20/50	32	5	20	50	76.60
G323/20/100	32	3	20	100	46.40
G323/20/50	32	3	20	50	49.40
G255/20/100	25	5	20	100	58.10
G255/20/50	25	5	20	50	61.10
G253/20/100	25	3	20	100	36.90
G253/20/50	25	3	20	50	39.90
G205/20/100	20	5	20	100	47.10
G205/20/50	20	5	20	50	50.10
G203/20/100	25	3	20	100	30.10
G203/20/50	25	3	20	50	33.10
G655/30/100	65	5	30	100	100.40
G655/30/50	65	5	30	50	103.40
G605/30/100	60	5	30	100	92.90
G605/30/50	60	5	30	50	95.90
G555/30/100	55	5	30	100	85.40
G555/30/50	55	5	30	50	88.40
G505/30/100	50	5	30	100	77.90
G505/30/50	50	5	30	50	80.90
G503/30/100	50	3	30	100	49.60
G503/30/50	50	3	30	50	52.60
G455/30/100	45	5	30	100	70.40
G455/30/50	45	5	30	50	73.40
G405/30/100	40	5	30	100	62.90
G405/30/50	40	5	30	50	65.60
G403/30/100	40	3	30	100	40.30
G403/30/50	40	3	30	50	43.30
G355/30/100	35	5	30	100	55.40
G355/30/50	35	5	30	50	58.40
G353/30/100	35	3	30	100	35.60
G353/30/50	35	3	30	50	38.60
G325/30/100	32	5	30	100	50.90
G325/30/50	32	5	30	50	53.90
G323/30/100	32	3	30	100	32.80
G323/30/50	32	3	30	50	35.80
G255/30/100	25	5	30	100	40.40
G255/30/50	25	5	30	50	43.40
G253/30/100	25	3	30	100	26.30
G253/30/50	25	3	30	50	29.30
G205/30/100	20	5	30	100	33.00
G205/30/50	20	5	30	50	36.00
G203/30/100	20	3	30	100	21.60
G203/30/50	20	3	30	50	24.60
G655/40/100	65	5	40	100	78.70
G655/40/50	65	5	40	50	81.70
G605/40/100	60	5	40	100	72.90
G605/40/50	60	5	40	50	75.90
G555/40/100	55	5	40	100	67.10
G555/40/50	55	5	40	50	70.10
G505/40/100	50	5	40	100	61.20
G505/40/50	50	5	40	50	64.20
G503/40/100	50	3	40	100	39.60
G503/40/50	50	3	40	50	42.60
G455/40/100	45	5	40	100	55.40
G455/40/50	45	5	40	50	58.40
G405/40/100	40	5	40	100	49.60
G405/40/50	40	5	40	50	52.60
G403/40/100	40	3	40	100	32.30
G403/40/50	40	3	40	50	35.30
G355/40/100	35	5	40	100	43.80
G355/40/50	35	5	40	50	46.80
G353/40/100	35	3	40	100	28.60
G353/40/50	35	3	40	50	31.60
G325/40/100	32	5	40	100	40.30
G325/40/50	32	5	40	50	43.30
G323/40/100	32	3	40	100	26.40
G323/40/50	32	3	40	50	29.40
G255/40/100	25	5	40	100	32.10
G255/40/50	25	5	40	50	35.10
G253/40/100	25	3	40	100	21.30
G253/40/50	25	3	40	50	24.30
G205/40/100	20	5	40	100	26.30
G205/40/50	20	5	40	50	29.30
G203/40/100	20	3	40	100	17.60
G203/40/50	20	3	40	50	20.60
G655/60/50	65	5	60	50	49.00
G555/60/50	55	5	60	50	42.40
G505/60/50	50	5	60	50	39.00
G455/60/50	45	5	60	50	35,70
G405/60/50	40	5	60	50	32.30
G403/60/50	40	3	60	50	21.70
G325/60/50	32	5	60	50	27.00
G323/60/50	32	3	60	50	18.50
G255/60/50	25	5	60	50	22.30
G253/60/50	25	3	60	50	15.70
G205/60/50	20	5	60	50	19.00

Not: Yatak çubuğu aralığı, yatak çubuğu merkezlerini veya eğimini ifade eder; çapraz çubuk aralığı, çapraz çubuk merkezlerini veya eğimini ifade eder.
4. Ağır Hizmet Tipi F Kaynaklı Çelik Çubuk Izgara Panellerinin Teknik Özellikler Tablosu

Şartname Kodu (Basitleştirilmiş Versiyon)	Rulman Çubuklarının Boyutu		Rulman Çubuğu Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
Şartname Kodu (Basitleştirilmiş Versiyon)	Derinlik (mm)	Kalınlık (mm)	Rulman Çubuğu Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
G10010/40/100	100	10	40	100	234.90
G1008/40/100	100	8	40	100	191,70
G908/40/100	90	8	40	100	173.10
G808/40/100	80	8	40	100	154.40
G758/40/100	75	8	40	100	145.10
G756/30/100	75	6	30	100	140.10
G756/40/100	75	6	40	100	110.10
G706/30/100	70	6	30	100	131.10
G706/40/100	70	6	40	100	103.20

Not: Yatak çubuğu aralığı, yatak çubuğu merkezlerini veya eğimini ifade eder; çapraz çubuk aralığı, çapraz çubuk merkezlerini veya eğimini ifade eder.
5 Tip I Pres Kaynaklı Çelik Çubuk Izgara Panelinin Teknik Özellikleri Tablosu

Şartname Kodu (Basitleştirilmiş Versiyon)	Rulman I Çubuklarının Boyutu (mm)				Ben Bar Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
Şartname Kodu (Basitleştirilmiş Versiyon)	Ben Bar Yükseklik (Genişlik)	Flanş kalınlığı	Yan Kalınlık	Flanş Genişliği	Ben Bar Aralık (mm)	Çapraz Çubuk Aralık (mm)	Nominal Ağırlık (kg/m2)
G757/30/50PWI	75	7	4	12	30	50	126.10
G757/30/100PWI	75	7	4	12	30	100	120,70
G657/30/50PWI	65	7	4	10	30	50	110.10
G657/30/100PWI	65	7	4	10	30	100	104.80
G607/30/50PWI	60	7	4	10	30	50	99.10
G607/30/100PWI	60	7	4	10	30	100	96.10
G557/30/50PWI	55	7	4	8.5	30	50	90.30
G557/30/100PWI	55	7	4	8.5	30	100	87.30
G507/30/50PWI	50	7	4	8	30	50	83.20
G507/30/100PWI	50	7	4	8	30	100	80.20
G505/30/50PWI	50	5	3	8.5	30	50	62.80
G505/30/100PWI	50	5	3	8.5	30	100	59.80
G445/30/50PWI	44	5	3	8	30	50	56.50
G445/30/100PWI	44	5	3	8	30	100	53.50
G385/30/50PWI	38	5	3	7	30	50	49.90
G385/30/100PWI	38	5	3	7	30	100	46.90
G325/30/50PWI	32	5	3	6	30	50	43.30
G325/30/100PWI	32	5	3	6	30	100	40.30
G255/30/50PWI	25	5	3	4.5	30	50	35.10
G255/30/100PWI	25	5	3	4.5	30	100	32.10
G757/40/50PWI	75	7	4	12	40	50	101.00
G757/40/100PWI	75	7	4	12	40	100	95.60
G657/40/50PWI	65	7	4	10	40	50	88.50
G657/40/100PWI	65	7	4	10	40	100	83.20
G607/40/50PWI	60	7	4	10	40	50	78.90
G607/40/100PWI	60	7	4	10	40	100	75.90
G557/40/50PWI	55	7	4	8.5	40	50	71.90
G557/40/100PWI	55	7	4	8.5	40	100	68.90
G507/40/50PWI	50	7	4	8	40	50	66.40
G507/40/100PWI	50	7	4	8	40	100	63.40
G505/40/50PWI	50	5	3	8.5	40	50	50.40
G505/40/100PWI	50	5	3	8.5	40	100	47.40
G445/40/50PWI	44	5	3	8	40	50	45.50
G445/40/100PWI	44	5	3	8	40	100	42.50
G385/40/50PWI	38	5	3	7	40	50	40.30
G385/40/100PWI	38	5	3	7	40	100	37.30
G325/40/50PWI	32	5	3	6	40	50	35.10
G325/40/100PWI	32	5	3	6	40	100	32.10
G255/40/50PWI	25	5	3	4.5	40	50	28,70
G255/40/100PWI	25	5	3	4.5	40	100	25.80

Not: I çubuk aralığı, yatak çubuğu merkezlerini veya eğimini ifade eder; çapraz çubuk aralığı, çapraz çubuk merkezlerini veya eğimini ifade eder.

Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar 3

Çelik Zemin Izgarası Uygulaması

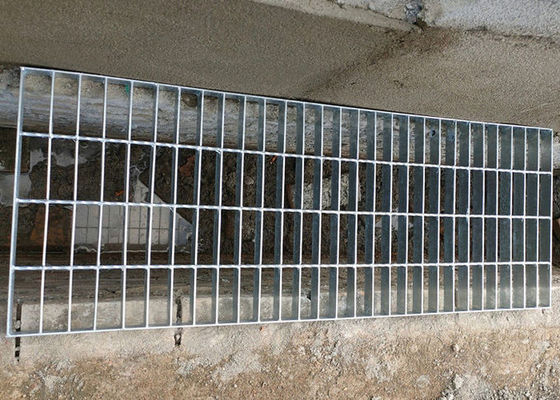

1) Kentsel yapılarda drenaj hendeği örtüsü olarak suyun tahliyesi ve zeminin kuru kalması amacıyla kullanılabilir.

2) Tırtıklı çelik ızgaralar liman, otopark, tarım arazileri ve diğer yerlerde yaya ve araç ulaşım ve geçişleri için yürüyüş platformu olarak kullanılacaktır.

3) Dövme Kaynaklı Izgaralar ayrıca sanayi platformu, enerji santrali, su arıtma endüstrisi, kule platformu vb. amaçlarla da kullanılabilir.

4) Tırtıklı çelik ızgaralar aynı zamanda bahçe, villa, balkon, otoyol vb. yerlerde korkuluk olarak da kullanılabilir.

Galvanizli kaynaklı çelik örgü ızgaraları zemin yürüyüşü için özel çelik ızgaralar 4

Etiket:

İlgili kişi: Mr. Devin Wang

Faks: 86-318-7896133

Diğer ürünler

Eskrim İçin Açık Sıcak Daldırma Galvanizli Çelik Izgara

Kimyasal bileşim: Fe, C, Si, Mn, S, P

Alaşımlı mı yoksa alaşımsız mı?: Alaşımsız

Proje Çözümü Yeteneği: grafik tasarım, 3D model tasarımı, projeler için toplam çözüm

Uygulama: Villa

Pres Kilitli Galvanizli Çelik Izgara Genişletilmiş Metal Hasır 40 X 100 Mm Pitch

Malzeme: hafif çelik sac

Saha: 40x100mm

Türü: 25 x 3,0 mm

Yüzeyi bitirin: galvanizli

Güvenlik 96" Uzunluk Alüminyum Damalı Plakalar Kaymaz Delikli Çukurlu Delik Metal Ağır Hizmet

Malzeme: çelik/alüminyum, Paslanmaz çelik (304, 316)

Kalınlığı: 2,0 mm veya 2,5 mm

Boyut: 2400x1200mm

Yüzey Tedavisi: Sıcak Daldırma Galvanizli, Galvanizli, boyalı, boyama

30X5mm Serfeli Çelik Izgara Katlanabilir Kamp Ateşi ızgara Ağır Görevli Paslanmaz / Bar için galvanizli

Kimyasal bileşim: Fe, C, Si, Mn, S, P

Alaşımlı mı yoksa alaşımsız mı?: Alaşımsız

Proje Çözümü Yeteneği: grafik tasarım, 3D model tasarımı, projeler için toplam çözüm

Uygulama: Villa

Galvanizli Çelik Izgara Kaynaklı Çelik Çubuk 25x3 800x1000 Platform Yürüme Yolu İçin Metal Izgara Plakası

Kimyasal bileşim: Fe, C, Si, Mn, S, P

alaşım veya değil: Alaşımsız

Proje Çözüm Yeteneği: grafik tasarım, 3D model tasarımı, projeler için toplam çözüm

Başvuru: Villa
