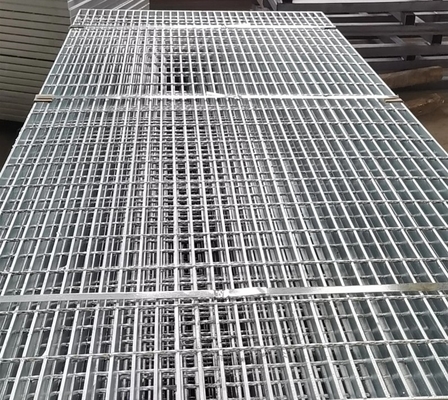

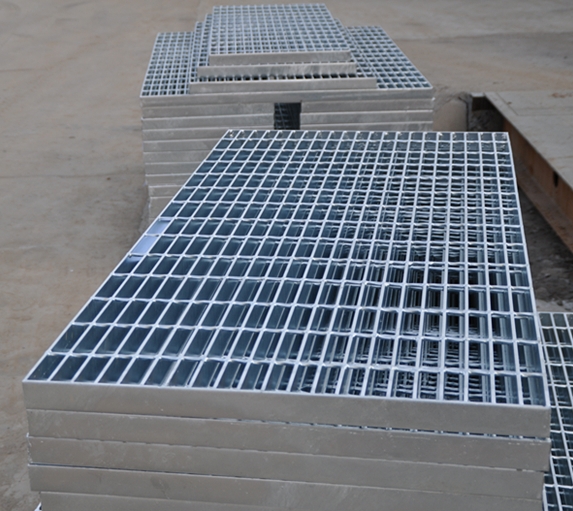

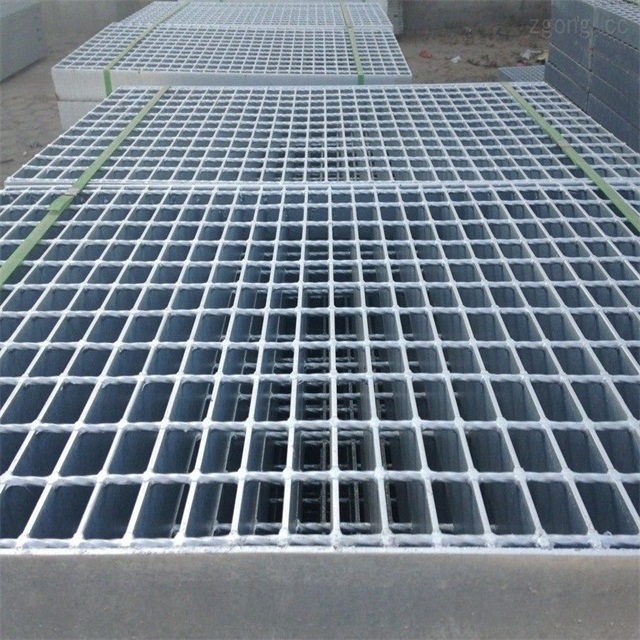

Çelik ızgaraÇelik çerçeve ızgara veya çelik ızgara plağı olarak da adlandırılır:Genelde Q235 (düşük karbonlu çelik) paslanmaz çelikten yapılır.Düz çelik ve çubuğu kaynaştırarak yapılan kare bir ızgara olan bir çelik ürünüdür.Ana olarak drenaj kapağı, çelik yapı platform tahtası, merdiven tabanca, vb olarak kullanılır. Çubuk genellikle bükülmüş kare çelik (bükülmüş çelik) dir.
Yüzey tedavisi sıcak galvanize, soğuk galvanize (elektrik galvanize), boya püskürtme, pasma karşıtı yağ ıslatma, daldırma, plastik püskürtme ve herhangi bir tedavi olabilir.
Çelik ızgara üretim standardı:
|
Çelik ızgara standardı
|
Çelik standardı
|
Sıcak daldırma çinko standardı
|
|
Çin YB/T4001.1-2007 (en son standart)
|
Çin GB700-88
|
Çin GB/T13912-92
|
|
ABD ANSI/NAAMM (MBG531-93)
|
ABD ASTM ((A36)
|
US ASTM ((A123)
|
|
İngiliz BS4592-1:1995
|
İngiliz BS360 ((43A)
|
İngiliz BS729
|
|
Avustralya AS1657-1992
|
Avustralya AS3679
|
Avustralya AS1650
|
Cross Rod Pitch:
100 mm (orta mesafe)
B 50 mm (orta mesafe)
C 25 mm (orta mesafe)
Çapraz Çubuk Boyutu:
Genellikle 6 x 6 çarpık çubuk
Küçük boyutlu ızgara için 5 x 5 bükülmüş çubuk
Paslanmaz ızgara için 5 yuvarlak çubuk
Yük çubuğu boyutu:
Genellikle 20 x 3 mm ~ 90 x 7 mm
Yük çubuğu:
Seri 1 30 mm (orta mesafe)
Seri 2 40 mm (orta mesafe)
Serisi 3 40 mm (orta mesafe)
Yük çubuğu üst yüzeyi:
P, ortak düz tip anlamına gelir (varsayılan olarak, aşağıdaki resme bakınız)
S, sertleştirilmiş kayma karşıtı tırmıklı tip anlamına gelir (aşağıdaki resim 2'ye bakın)
Ben I şeklindeki bölüm ile yükleme çubuğuna atıfta bulunuyorum
Yüzey Tedavisi:
G, sıcak dip galvanizasyonu ifade eder.
P dip boyama anlamına gelir.
U, yüzey işleme yapılmadığı anlamına gelir (öntanımlı olarak)
E elektrokimyasal cilalama anlamına gelir.
özellikleri:
1Yüksek dayanıklılık, hafif yapı: katı ızgara basınç kaynak yapısı yüksek yük, hafif yapı, kolay montaj vb. avantajlarına sahiptir.
2Güzel görünümlü, kullanımda dayanıklı: sıcak çinko daldırma yüzey işlemi, oldukça iyi korozyon direnci, parlak ve güzel yüzeye sahip olmasını sağlar.
3İyi havalandırma, aydınlatma, termal, patlama karşıtı ve kayma karşıtı performans.
4- Kir birikmesini önle.
|
Seriler
|
Düz çelik alanı
|
Bar alanı
|
Yüklü düz çelik özellikleri (genişlik * kalınlık)
|
|
20x3
|
25×3
|
32×3
|
40×3
|
20×5
|
25×5
|
|
1
|
30
|
100
|
G203/30/100
|
G253/30/100
|
G323/30/100
|
G403/30/100
|
G205/30/100
|
G255/30/100
|
|
50
|
G203/30/50
|
G253/30/50
|
G323/30/50
|
G403/30/50
|
G205/30/50
|
G255/30/50
|
|
2
|
40
|
100
|
G203/40/100
|
G253/40/100
|
G323/40/100
|
G403/40/100
|
G205/40/100
|
G255/40/100
|
|
50
|
G203/40/50
|
G253/40/50
|
G323/40/50
|
G403/40/50
|
G205/40/50
|
G255/40/50
|
|
3
|
60
|
50
|
G203/60/50
|
G253/60/50
|
G253/60/50
|
G403/60/50
|
G205/60/50
|
G255/60/50
|
|
Seriler
|
Düz çelik alanı
|
Bar alanı
|
Yüklü düz çelik özellikleri (genişlik * kalınlık)
|
|
32×5
|
40×5
|
45x5
|
50×5
|
55×5
|
60×5
|
|
1
|
30
|
100
|
G325/30/100
|
G405/30/100
|
G455/30/100
|
G505/30/100
|
G555/30/100
|
G605/30/100
|
|
50
|
G325/30/50
|
G405/30/50
|
G455/30/50
|
G505/30/50
|
G555/30/50
|
G605/30/50
|
|
2
|
40
|
100
|
G325/40/100
|
G405/40/100
|
G455/40/100
|
G505/40/100
|
G555/40/100
|
G605/40/100
|
|
50
|
G325/40/50
|
G405/40/50
|
G455/40/50
|
G505/40/50
|
G555/40/50
|
G605/40/50
|
|
3
|
60
|
50
|
G325/60/50
|
G405/60/50
|
G455/60/50
|
G505/60/50
|
G555/60/50
|
G605/60/50
|
Çelik ızgara kategorisi:
Kaydırma yöntemine göre bölünmüştür: Basınçlı kaydırma türü, yapıştırılmış tür, kilit geçiş türü ve
kaynak geçiş tipi.

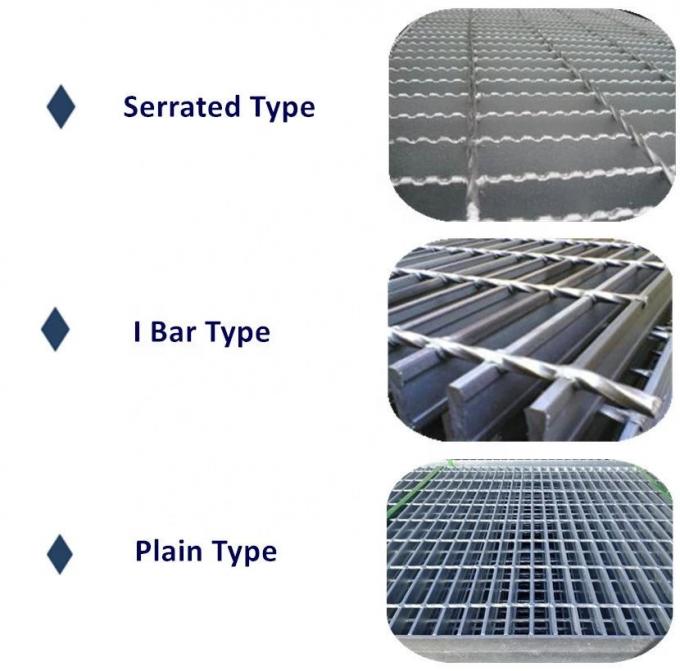

Yükün düz çelik tarafının şekline göre bölünmüş: Düz tip, diş tipi ve I şekli vb.
Malzemeye göre bölünmüş: Paslanmaz çelik ızgara ve karbon çelik ızgara

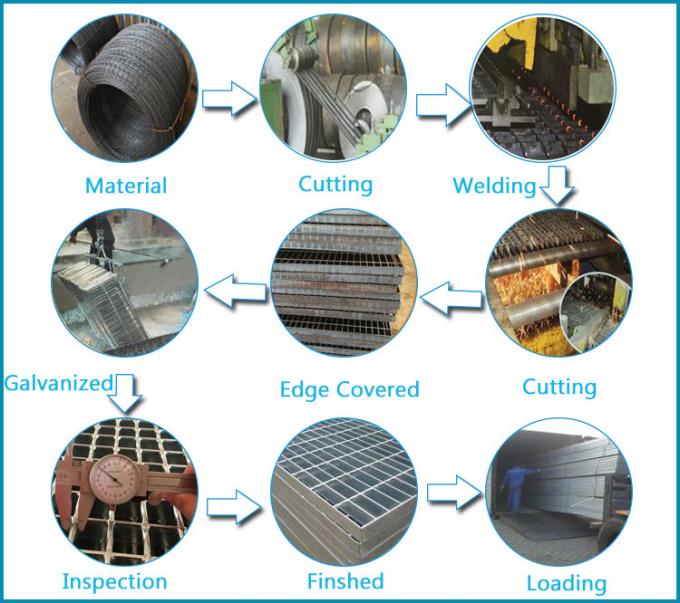

Üretim süreci:
Uygulama:
Platform, koridor, trestle, drenaj kapağı, manhole kapağı, çelik için yaygın olarak kullanılır
Petrokimya, elektrik santrali, kanalizasyon dahil alanlarda merdiven, çit ve koruyucu korkuluk
Temizleme tesisi, mekanik üretim, mekanik ve elektrikli ekipman, kağıt fabrikası, çimento tesisi, eczane, gıda işleme tesisi, belediye mühendisliği, çevre mühendisliği vb.
