Delikli Delik Paslanmaz Çelik 316L Zincir Plakası Metal Konveyör Bant Örgüsü

Metal plaka taşıyıcı bandının özellikleri

• Malzeme:Karbon çelik, SS 201, SS 304, SS 316.
• Plaka kalınlığı:0.8 mm, 1 mm, 1.2 mm, 1.5 mm, 2 mm, 2.5 mm, 3 mm.
• Bağlantı çubuğu çapı:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Çubuk atışı:19.05 mm, 25.4 mm, 31.75 mm, 38.1 mm, 50.8 mm, 76.2 mm.
• Zincir levhasının genişliği:200 mm ile 4000 mm arasında.
• Kemer uzunluğu:Özel yapılmış.
• Yüzey işlemi:Sıcak daldırılmış galvanize edilmiş, siyahlaştırılmış.

Ürün Avantajları

Paslanmaz çelik perforasyonlu levha taşıyıcı bantı

1Hızlı drenaj ve serbest hava dolaşımı için açık ağlı yapı

2Düz taşıma yüzeyi

3- Kolay temizlenir.

Perforasyonlu levha taşıyıcı bandı

Perforasyonlu levha sürekli perforasyonlu zincir levhalarla birleştirilir, yüzeyindeki delikler bisküviler gibi ürünleri taşımak için mükemmel ısı dağılımı performansı sağlar,Ekmek ve diğer sıcak ürünlerPerforasyonlar, kemerdeki açılışı sıfırdan çok büyüklere kadar değişir.

Perforasyonlu levha taşıyıcı bantı farklı desenlere yapılabilir. Uygulamanıza ve ayrıntılı kullanım koşullarınıza uygun uygun örneği seçebilirsiniz.Perforasyonlu delikler açıklığı gereksinimlerinize göre özelleştirilebilir.

Konveks zincir plaka taşıyıcı bant.

Zincir plaka yüzeyi, farklı çaplarda birkaç yükseltilmiş yuvarlak top şeklinde üretilir.Yükseltilmiş veya konveks yüzey, taşıma ürünlerinin yere düşmesini önlemek için mükemmel kayma karşıtı performans sağlarKonveks zincir plakaları, sıralama ve koruma için çapraz baffle ve yan plakalarla eklenebilir.

1) Dondurulmuş gıda makineleri

2) Isı işleme makineleri

3) Konserve gıda makineleri

4) Cam makineleri

5) Deniz gıda makineleri

6) Kimyasal makineler
7) Toz metalürjisi makineleri

8) Genel taşıma makineleri

9) Sürekli kurutma makinesi

10) Özel taşıma makineleri

Taşıyıcı kemer malzemesi	Paslanmaz çelik tel
Paslanmaz Çelik Taşıyıcı Kemeri Çubuk Çubuğu (mm)	5 6 7 7 10 13 15 15 18 20 20 19
Kablo çapı ((mm)	1 1 1 1 2 2 3 3 3 2 3 5 5
Döngü Kenarının Tipi	Tek ve çift döngü kenarları
Spiral Pitch ((mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Toplam Genişlik ((mm)	300-4200

Metal zincir plaka taşıyıcı bantı

perforasyonlu delikli taşıyıcı bant

perforasyonlu delikli taşıyıcı bant

SPROCKET 32B-1 Z10

Rol zincirleri - ANSI, BS/DN, korozyon önleyici ve yapıştırma türleri
Rol zincirleri, tüm bant taşıyıcı sisteminde önemli bileşenler ve aksesuarlardır.Onlar sabit ve pürüzsüz taşıma ve iletim sağlamak için sürücü sistemi olarak rulo dişlileri ile birlikte kullanılır. Sizin için her türlü rulo zincirleri tedarik edebiliriz. Sadece aşağıdaki tanıtıma başvurun ve hangisinin sizin için uygun olduğuna karar verin.Onları üç şekilde alabilirsin.:

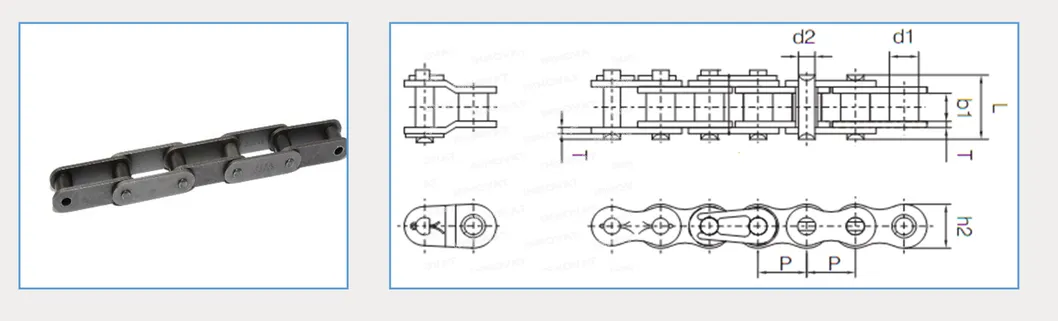

ANSI standart rulo zincirleri ABD'de en çok kullanılan güç aktarım zincirleridir.Nitro ANSI zincirleri birçok endüstride geniş bir uygulama yelpazesini ele almak için inşa edilmiştir.Sıkı kalite standartları, her zincirin dayanıklılık ve güvenilirlik gereksinimlerimizi sürekli olarak yerine getirmesini sağlar.ANSI zincirleri, daha yüksek beygir gücü gereksinimleri olan uygulamalar için birden fazla iplik de dahil olmak üzere birkaç seçeneğe sahiptir..

Zincir numarası	Çıkış	İç genişliği	Rulo çapı	Toplam Genişlik	Pin çapı	Plaka yüksekliği	Plaka kalınlığı
#	P	b1	d1	L	d2	H2	T
25-1*	1/4	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40-1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41-1	1/2	1/4	0.306	0.541	0.141	0.390	0.050
50 - 1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60-1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80 - 1	1	5/8	0.625	1.287	0.312	0.949	0.125
100-1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120-1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160-1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180-1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200-1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

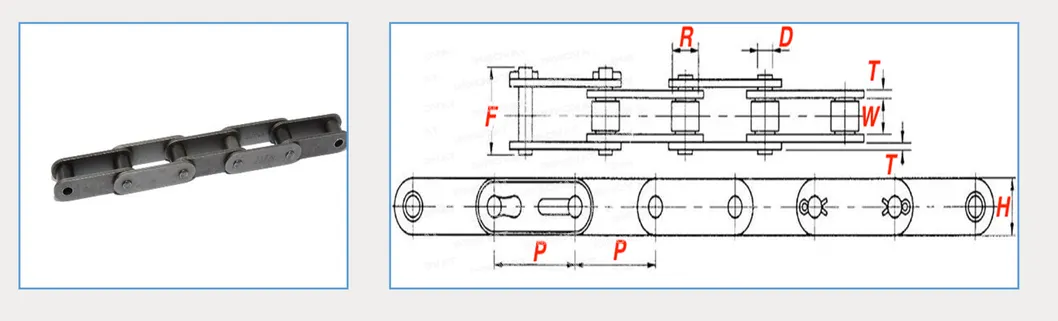

Standart rulo zincirlerinden iki kat daha uzun olan bağlantıları içeren rulo zinciri, uzun sürüşler, düşük-orta hızlı uygulamalar için tasarlanmıştır ve en az 24 dişli dişliler kullanır.Standart zincirlerden daha yüksek çalışma yüklerini kaldırmak için daha kalın yan plakaları ile üretilmiştirDaha sağlam bir yan plaka ile, ağır rulo zincirleri daha uzun süre dayanıklılığını ve istikrarını korur.
Çürük iğneli zincir, sadece "çürük iğneli" olan standart bir iğneli zincirle aynı şeydir.Ama aynı zamanda ürün taşımak için zincir boyunca uzatılmış iğne yerleştirme yeteneği verirPek çok uygulama arasında; fırınlar, hava taşıyıcıları, asansörler, tavuk, tarım ve diğer çok çeşitli uygulamalar vardır.

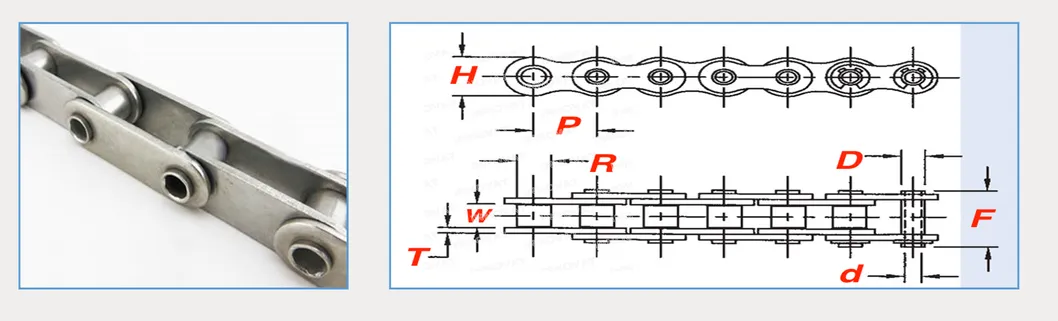

Boyut	Kaldırma (P)	(W)	(R)	(D)	(d)	Çürük Pin Uzunluğu	(F)	(H)	(T)	Ağırlık
40 HP	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472	0.059"	0.35 lbs/FT
50 HP	0.625"	0.375"	0.400"	0.283"	0.202	0.854 "	0.854 "	0.591	0.079"	0.58 lbs/FT
60 HP	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094 "	0.81 lbs/FT
80 HP	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 LBS/FT

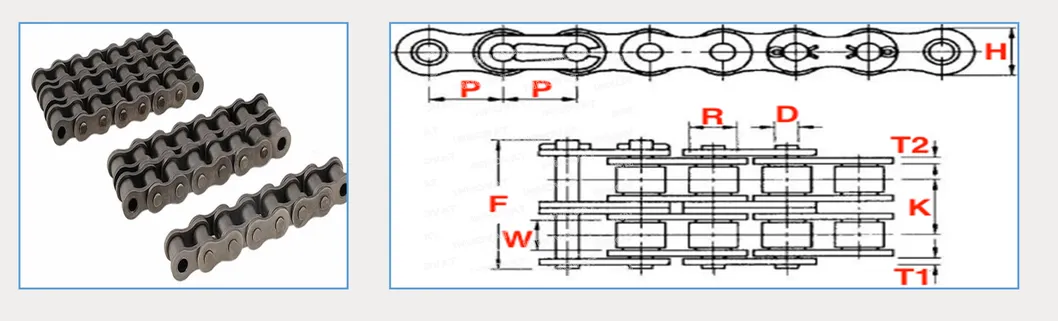

Çoklu iplikli rulo zincirleri, ANSI veya Metrik eşdeğerinden daha güçlü olan çoklu stand sayısına sahip olmak için tasarlanmıştır.Bir örnek # 80-2 çift rulo zinciri olurdu ANSI 80-1 tek zincir olarak "iki kat" güçÇoklu iplikli rulo zincirlerimiz, endüstri lideri germe dayanıklılığı ve performans faktörleri ile etkilemektedir.On iki (-12) iplik rulo zincirleri kadar tedarik Biz sizin için uygulama için çoklu iplik rulo zinciri eminEk olarak, paslanmaz, nikel ve kaplı gibi korozyona dayanıklı çoklu iplikli rulo zincirleri ve çoklu iplik zincir dişlileri tedarik ediyoruz.

Boyut

Kaldırma (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Ağırlık (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

- Hayır.

- Hayır.

0.197"

0.154

05B-2

0.315"

0.222 "

0.118"

0.197"

0.091

0.571"

- Hayır.

- Hayır.

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904 "

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

- Hayır.

- Hayır.

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701

5.102"

- Hayır.

- Hayır.

1.662

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901

6.358"

- Hayır.

- Hayır.

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

- Hayır.

- Hayır.

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

- Hayır.

- Hayır.

3.063"

46.765
