Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | Yüksek Mukavemetli Çelik Tel | Tel çapı: | 6,0 mm |
---|---|---|---|
Delik Şekli: | Meydan | Dokuma Tipi: | Düz Örgü |
teknik: | dokuma ağ | Gerilme direnci: | 800 - 1000 MPa |
diyafram: | 10 mm | ||
Vurgulamak: | 65mn Titreşimli Elek Mesh,Kendi Kendini Temizleyen Titreşimli Elek Mesh,Tıkanma Önleyici Titreşimli Elek Mesh |

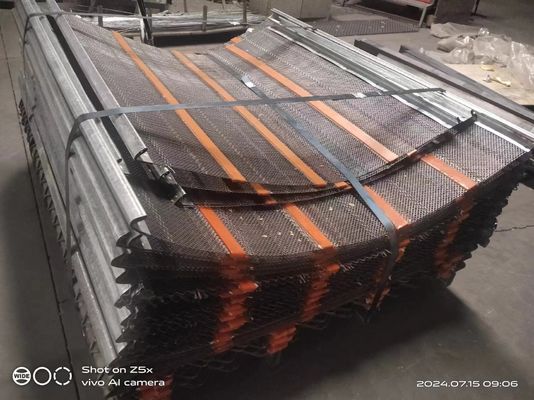

65mn Karbon Çelik Anti Tıkanma Kendi Kendini Temizleyen Titreşimli Elek
65mn karbon çeliği Uzun Yuvalı Domuz Döşeme Hasırı
Karbon Çelik Tıkanma Önleyici Mesh Ekranlarına Giriş, Manganez Kendi Kendini Temizleyen Ekran Mesh
Tıkanma önleyici elek örgüsü yatay olarak kıvrılmış yuvarlak tellerden yapılmıştır, teller bağımsız olduğundan, ekranın titreşimi tellerin titreşiminde farklılıklara neden olur ve bu da teller arasındaki ince ürünlerin tıkanmasını önler. Bu tip örgü mevcut en büyük tarama yüzeyi yüzdesine sahip olduğu için en çok kullanılanıdır.
Tıkanma önleyici tel örgü elekler, tamamen veya kısmen kaynaklı olarak poliüretan kaplı tel ve sentetik halat ile yapılır.
Tıkanmayı önleyici tel örgü elekler hafiftir ve kullanımı kolaydır, geleneksel tel ızgaralarla ilişkili OH&S risklerini azaltır.
Ayrıca uygulamaya bağlı olarak 2 kata kadar aşınma ömrü sunarlar.
Tıkanmayı önleyici tel örgü elekler, elek içindeki dahili esneklik göz önüne alındığında, azaltılmış pimleme ve körleme ile birlikte yüksek açık alan sunar.
Dalgalı ızgaraya poliüretan eklenmesi, aşınma ömrünü uzatır.
Karbon Çelik Tıkanma Önleyici Mesh Ekranlarının Özellikleri, Manganez Kendi Kendini Temizleyen Ekran Mesh
açıklık (mm) | tel çapı (mm) | kg/m2 | tarama alanı% |
1.50 | 1.20-1.60 | 4.7-6.8 | 31-38 |
2.00 | 1.20-1.60 | 4.3-6.2 | 37-43 |
3.00 | 1.20-2.00 | 3.6-7.8 | 40-52 |
4.00 | 1.20-2.00 | 3.1-6.9 | 45-58 |
5.00 | 1.50-2.80 | 2.7-11 | 41-65 |
6.00 | 1.50-2.80 | 3.4-9 | 48-64 |
8.00 | 2.00-3.15 | 4.5-9.1 | 53-63 |
10.00 | 2.00-3.15 | 3.7-8.0 | 59-69 |
14.00 | 2.00-4.00 | 3.0-9.6 | 61-76 |
19.00 | 2.80-4.00 | 4.2-7.9 | 68-76 |
22.00 | 2.50-4.00 | 3.0-7.1 | 72-80 |
25.00 | 4.00-5.00 | 6.4-9.3 | 70-74 |
26.00 | 4.00-5.00 | 6.10-9.20 | 70-75 |
28.00 | 3.00-4.00 | 3.5-5.8 | 77-82 |
30.00 | 3.00-4.00 | 3.3-5.6 | 78-83 |
32.00 | 4.00 | 5.30 | 79 |
35.00 | 4.00-5.00 | 4.8-7.3 | 77-81 |
40.00 | 4.00 | 4.00 | 84 |
Tıkanma önleyici elek ağının dokuma tipi
Tip S (Elmas Açılış):
Bu, en popüler kendi kendini temizleyen elekimizdir ve çok iyi bir eleme kapasitesi ve hassasiyet kombinasyonuna sahiptir.Bireysel telleri birbirinden bağımsız olarak titreşerek malzeme birikmesini, pimlemeyi ve körleşmeyi önler.
Tip W(Dalga Açılımı):Bu, birbirine paralel yerleştirilmiş kıvrımlı tellerle yapılır, bu çok geniş bir tarama alanına izin verir, ıslak ve yapışkan malzemelerin körlenmesini azaltır, ancak daha düşük hassasiyet sağlar.Küçük açıklık ölçülerinde ve uç gergi güvertelerinde kullanılır.
Tip D(Üçgen Açıklık):Bu, Tip S'ye benzer, ancak kıvrımlı tellerin her birinin arasına düz bir tel eklenerek hassasiyeti artırılır, bu da kıvrımlı telin hareketini sınırlar, bu da onu uzun parçacıkların sıkışmasını önleyerek daha hassas hale getirir, ancak tarama alanını düşürür.Ağır yükler ve darbe etkisi yüksek malzemeler altında çok etkilidir.
Bant Tipi
Bu ağların açıklığını yerinde tutmak için poliüretan veya kablolu bantlar kullanılır.
Tel Bantlarasfalt karışım tesislerinde olduğu gibi 80°C'den daha yüksek sıcaklıklarda sınıflandırma yapıldığında kullanılır.
ÖZELLİKLER | |||
EKRAN TİPİ | BOYUT | UYGUN | TEL ÇAPI |
D TİPİ KANCALAR | 2340X1220MM | 25MM | 7.88MM |
1790X1220MM | 12.7MM | 3.76MM | |
1880X1220MM | 4.0MM | 2.03MM | |
S TİPİ KANCALAR | 998X2915MM | 50MM | 8MM |
2995X915MM | 15.8MM | 4.8MM | |
1790X1220MM | 0,5 MM | 2.0MM | |
MODÜL | 610X305MM | 35MM | 6.8MM |
610X610MM | 9,5 MM | 3.05MM | |
305X305MM | 0.75MM | 3.05MM |
Kendi kendini temizleyen elek ağı.Kendi kendini temizleyen elek ağının üç türü vardır: W ağ, D ağ ve H ağ.Hepsinin kendi kendini temizleme yeteneği vardır.Zor boyutlandırmaya etkin çözümler sunabilir, körleme ve tıkanmayı azaltabilir.
Poliüretan Bantlargenellikle 80-90 derecelik Shore sertliği PU ile yapılır, 70 derecenin çoğuna dayanır.Asfalt tesisleri için şiddetle tavsiye edilir.agrega eleme uygulamaları, mükemmel aşınma, direnç sunar ve eleklerin aşınma ömrünü arttırır.Bu, her türlü kendi kendini temizleyen eleklerde kullanılabilir.
>>> Aşağıdaki Gibi Bir Tip Referans Olarak Teklif Edin:
Başvuru:
Esas olarak elek ağı olarak kullanılır, madencilik ekranı, taş ocağı elek, elek güvertesi, taş kırıcı için elek teli, Sınıflandırma Trommel gibi birçok endüstride yaygın olarak kullanılmaktadır;Titreşimli ekran;Yol yapım ekipmanları;Asfaltum karışık yuvarlak ekipman ve maden titreşimli elekler, kimya endüstrisi, eczane, makine, koruma, inşaat.
Özellikler:
Geleneksel kare dokuma tel ekranlardan daha fazla açık alan
Kör edici taramayı, boyutlandırmayı azaltın
Aslında diyafram boyutu
kararlı yapı
Aşınmaya ve aşınmaya dayanıklı
Performans standardı:
ISO 14315 Endüstriyel tel ekranlar - Teknik gereksinimler ve testler
ISO 4783/3 Endüstriyel tel ekranlar ve dokuma tel kumaş - Açıklık boyutu ve tel çapı kombinasyonlarının seçimi için kılavuz - Bölüm 3: Önceden kıvrılmış veya basınç kaynaklı tel ekranlar için tercih edilen kombinasyonlar
anti tıkanma ekran örgü
anti tıkanma ekran örgü
