Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Türü: | G325 / 30/100 | Çubuk tipi: | Bükülmüş Çubuk |
---|---|---|---|

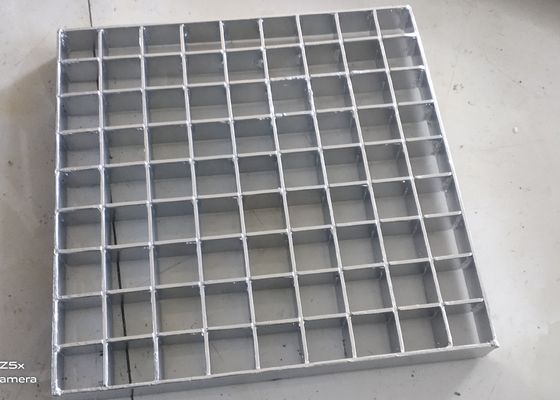

Boyutu: | 1000x5800mm | Adı: | Galvanizli Çelik Driveway Izgaraları |
Vurgulamak: | galvanized grating,galvanised steel grating |
1, Tanıtın:
Çelik ızgaralar, yassı çelik atkı düzenlemesine göre, kesme, kesme, açma, işleme gibi üst üste açma işlemi ile müşterinin ihtiyaç duyduğu mamul ürünler ile kaynaklanmış dirençli kaynakçı üzerinde yüksek basınç aralığında rulman çubuğu ve çapraz çubukla yapılır.
2. çelik ızgaralı spesifikasyon - galvanize çelik araba yolu ızgaraları ızgaralar

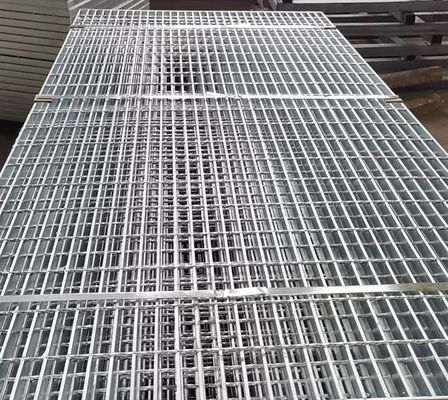

panel boyutu mevcut (siyah ızgaralı): 1000x5800mm veya 1000x6000mm
Rulman çubuğu zifiri | Çapraz çubuk aralığı | yük çelik boyutu (Genişlik × Kalınlık) | |||||
20 x 3 | 25 x 3 | 32 x 3 | 40 x 3 | 20 x 5 | 25 x 5 | ||
30 | 100 | G203 / 30/100 | G253 / 30/100 | G323 / 30/100 | G403 / 30/100 | G205 / 30/100 | G255 / 30/100 |
50 | G203 / 30/50 | G253 / 30/50 | G323 / 30/50 | G403 / 30/50 | G205 / 30/50 | G255 / 30/50 | |
40 | 100 | G203 / 40/100 | G253 / 40/100 | G323 / 40/100 | G403 / 40/100 | G205 / 40/100 | G255 / 40/100 |
50 | G203 / 40/50 | G253 / 40/50 | G323 / 40/50 | G403 / 40/50 | G205 / 40/50 | G255 / 40/50 | |
60 | 50 | - | G253 / 60/50 | G253 / 60/50 | G403 / 60/50 | G205 / 60/50 | G255 / 60/50 |
Rulman çubuğu zifiri | Çapraz çubuk aralığı | yük çelik boyutu (Genişlik × Kalınlık) | |||||
32 x 5 | 40 x 5 | 45 x 5 | 50 x 5 | 55 x 5 | 60 x 5 | ||
30 | 100 | G325 / 30/100 | G405 / 30/100 | G455 / 30/100 | G505 / 30/100 | G555 / 30/100 | G605 / 30/100 |
50 | G325 / 30/50 | G405 / 30/50 | G455 / 30/50 | G505 / 30/50 | G555 / 30/50 | G605 / 30/50 | |
40 | 100 | G325 / 40/100 | G405 / 40/100 | G455 / 40/100 | G505 / 40/100 | G555 / 40/100 | G605 / 40/100 |
50 | G325 / 40/50 | G405 / 40/50 | G455 / 40/50 | G505 / 40/50 | G555 / 40/50 | G605 / 40/50 | |
60 | 50 | G325 / 60/50 | G405 / 60/50 | G455 / 60/50 | G505 / 60/50 | G555 / 60/50 | G605 / 60/50 |
3 . Galvanizli çelik araba yolunun ızgaraları ızgaranın spesifikasyonu
Yatak çubuğu tipi | Düz çubuk | Bende bar | Tırtıllı bar | |
Çapraz çubuk tipi | Bükümlü çubuk | Yuvarlak çubuk | düz çubuk | |
Üretim süreci | kaynaklı | Basınç kilitli | ||
Yüzey işleme | Kendinden renkli | galvanize | boyalı | |
uygulama | platform | geçit ve zemin | Hendek örtüsü | Çelik merdiven basamakları |
Asma tavan | Bariyer çit |
taşıyıcı çubuk türleri:
tırtıklı tip, düz tip, ben tip
4. Çelik Izgara Standartları - Galvanizli Şapkalı Çelik Izgara
Çelik Izgara Standardı | |||
Çelik Izgara Standardı | Çelik Standardı | Galvanizleme Standardı | |
Çin Standardı | YB / T 4001.1-2007 | GB700-88 | GB / T13912-2002 |
ABD Standardı | ANSI / NAAMM (MBG531) | ASTM (A36) | ASTM (A123) |
İngiltere Standardı | BS4592 | BS4360 (43A) | BS729 |
Avustralya Standardı | AS1657 | AS3679 | AS1650 |
Deutsche Standard | DIN24537 | DIN17100-80 | DIN50976 |
